今天這件事

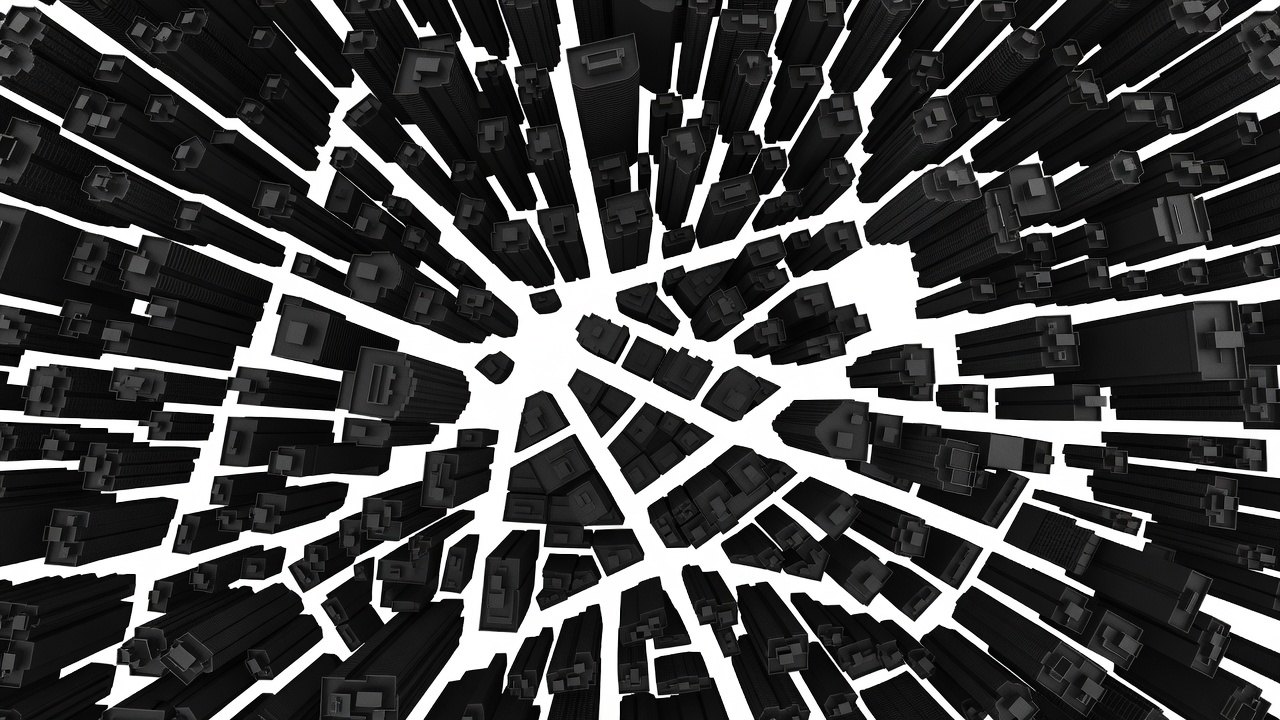

在城市設計與建築分析中，最常用卻最容易被忽略的工具，就是「圖底關係」（figure-ground）。這是一種把平面圖極簡化成黑白兩色的閱讀方法：黑色代表實體（建築、牆體、實心部分），白色代表可停留或流動的空間（街道、廣場、院子、天井）。透過這種極度簡化的圖像，我們能立刻看清楚一個街區的密度、開放空間比例，以及建築與城市空間的互動關係。
另一個重要概念是「poché」（法文原意為「口袋」或「塗黑」）。在建築平面圖中，poché 指那些被塗成實心黑色的厚實區域，通常包括承重牆、樓梯間、電梯井、管道井、煙道，以及一些結構上必須厚實的部位。這些「黑色口袋」不只是裝飾，它們承載了建築的結構荷載、垂直交通與服務系統，同時也創造出可以「藏身」或提供緩衝的空間。在傳統石造或磚造建築中，poché 往往厚達 600mm 至 1200mm；在香港唐樓中，常見的厚牆與管井也屬於 poché 的範疇。
今天這課的核心是：學會用圖底圖讀懂城市密度，並理解 poché 如何在平面中成為建築的「骨骼與口袋」。這兩者結合，能幫助我們從平面圖一眼看出「哪裡是可使用的空間，哪裡是實體結構」。
先看哪裡
要正確運用圖底與 poché，首先要學會「只看牆線」的閱讀習慣。很多初學者看平面圖時，會被房間標註、傢俬、尺寸線、門窗符號分散注意力。正確做法是：把所有非牆體的線條暫時忽略，只留下建築的外牆、內隔牆、樓梯、電梯、管道井等實體輪廓，然後決定哪些部分要塗黑。
在香港常見的唐樓或舊式商住大廈平面中，先找出以下元素：
- 外牆與分間牆的厚度（唐樓外牆常達 230mm 至 380mm）
- 樓梯間與電梯井的實體範圍
- 天井（light well）的位置與大小
- 後巷或側巷的留白空間
- 街道紅線與建築線之間的退讓
當你只留下這些牆線後，再把所有實體結構（包括厚牆與服務核心）塗成黑色，街道、內院、天井、行人道則保持白色。這時你會發現：原本複雜的平面圖突然變得極其清晰，一眼就能看出這個街廓的「實體率」與「開放空間率」。
香港屋宇署的審批圖則中，雖然不會直接畫圖底，但建築師在做城市設計分析時，幾乎都會先畫一張簡化的 figure-ground 圖來判斷街區的整體形態。
拆開講
圖底分析的本質是二元對比：figure（圖）是建築實體，ground（底）是城市空間。當我們把整個街廓的建築全部塗黑，街道、廣場、院子留白，就得到一張黑白圖。黑色面積比例越高，代表密度越高、開放空間越少。在香港高密度地區，如深水埗或灣仔，黑色往往佔據街廓面積的 65% 至 85%。
poché 則是圖底圖中的「加厚黑色」。它不是把所有牆都塗黑，而是特別強調那些厚度明顯大於普通隔間牆的部位。例如：
- 承重磚牆或混凝土剪力牆（厚度 300mm 以上）
- 樓梯間四周的圍合結構
- 管道井、煙道、電梯井這些垂直服務空間
- 在古典建築中，poché 還包括壁龕、壁爐、厚實的拱券結構
這些 poché 區域在平面圖上呈現為大片黑色，它們的作用有三：
1. 結構作用：承擔樓板荷載與水平力
2. 服務作用：容納垂直管線、樓梯、電梯
3. 空間作用：提供隔音、防火、緩衝，並創造「口袋」般的隱蔽或儲物空間
在香港唐樓中，常見的後樓梯與天井旁的厚牆，就屬於典型的 poché。這些厚實部分讓建築在高密度環境中仍能維持結構穩定，並在火警或結構問題時提供一定緩衝。讀圖時，若只看單薄的房間分隔，而忽略這些厚實的黑色區塊，就無法理解建築真正的「骨架」。
街廓尺度的圖底圖特別有用。它能讓我們跳出單棟建築，理解整個街區的「黑白比例」。例如一條典型的灣仔唐樓街，當把整排建築塗黑後，會發現天井與後巷的白色面積非常有限，這正是香港高密度居住環境的直觀寫照。
走一遍這棟
我們以灣仔春園街與利東街交界附近的一排戰前及戰後唐樓街廓作為具體例子。這一帶保留了大量 1950 至 1970 年代的唐樓，街廓形態典型，密度高，且有明顯的天井與後巷。
先畫出簡化街廓邊界：春園街（南）、利東街（西）、後巷（北）、另一條小街（東）。整個街廓約 85 米 × 65 米。
在圖底圖中，我們把所有唐樓主體、樓梯間、管道井全部塗黑。街道、行人道、後巷、以及每棟唐樓中央的天井則留白。結果顯示：黑色實體面積約佔整個街廓的 78%，白色開放空間（含街道與天井）僅佔 22%。這數字清楚反映了灣仔舊區的高密度特性。
再細看 poché 部分：每棟唐樓的後樓梯與天井旁的厚牆被塗成更實心的黑色。這些 poché 區域厚度普遍達 450mm 至 750mm，內含排水管、煙道及部分結構柱。它們不僅支撐樓板，也把天井與居住空間分隔開來，避免天井的噪音與氣味直接進入單位。在這排唐樓中，poché 還形成了「口袋空間」，讓住戶可以在樓梯間旁放置雜物，或在火警時提供短暫緩衝區。
當我們把這張圖底圖與真實街道對照時，會發現黑色實體幾乎緊貼街道紅線，只有極少數樓宇有輕微退讓。白色部分主要集中在後巷（約 2.5 米寬）與各棟中央的天井（多為 2 米 × 3 米左右）。這種黑白對比讓人立刻明白：為何這一帶感覺如此緊迫，同時也解釋了為何天井對香港舊樓來說如此重要——它是少數能讓光線與空氣進入建築深處的白色「裂縫」。
走完這排唐樓後，你會發現圖底分析不是抽象理論，而是能直接幫助我們理解為何某些街道感覺壓迫、某些街道感覺通透的關鍵工具。
做錯會怎樣
最常見的錯誤是「只看單棟立面，不看街廓的黑白比例」。很多人習慣看一棟樓的立面圖或單一平面，就判斷其空間品質，卻忽略了它在整個街廓中的位置與貢獻。如果只看單棟，把 poché 當成普通牆體，就會嚴重低估建築的實體率，誤以為有很多「可使用空間」，實際上大量面積已被厚牆、樓梯、管井佔據。
另一個常犯錯誤是「把 poché 當壁紙」。有些人畫圖底時隨便把所有牆都塗黑，或把 poché 畫得厚薄不均，失去意義。正確做法是只把真正厚實且具結構或服務功能的部位塗成實心黑。如果把薄隔間牆也塗成 poché，就會把圖底圖變成一片黑，失去分析價值。
在香港高密度環境中，如果錯誤判讀街廓圖底，可能導致嚴重後果。例如在舊區重建時，若低估了現有 poché 所提供的結構支撐與服務空間，新的設計可能出現採光不足或消防通道不足的問題。根據建築物條例，某些改動涉及厚牆拆除時，必須評估是否屬於需要提交予建築事務監督批准的工程。若把 poché 簡單當成「可隨意打通的牆」，後果可能是結構安全隱患或違反法例。
更嚴重的是，若只看單棟而不看街廓黑白比例，會對整體城市密度失去感覺。在灣仔、深水埗這些地區，街廓整體黑色比例已接近可承受極限，若再增加實體而不增加白色空間，會令街道峽谷效應更嚴重，通風與採光進一步惡化。
出門
請你走到自己居住的街道或最熟悉的街廓（可以是唐樓區、屋邨、或新舊混合區）。用手機或紙筆先畫出該街廓的大致邊界，然後畫一張簡化的圖底圖：把所有建築實體與厚牆、樓梯、管井塗黑，把街道、行人道、後巷、天井、公園等可停留或流動空間全部留白。
完成後，在圖旁註明你目測的黑色實體比例（例如約 70%），並寫下一句描述這張圖底所反映的密度感受（例如「黑色過重，街道感覺壓迫」或「天井留白足夠，內部仍有呼吸空間」）。如果能找到該區的舊地圖或 Google 衛星圖輔助繪畫會更好。
這張你親手畫的街廓圖底，就是今天這課最重要的作業。它會讓你真正理解圖底與 poché 如何幫助我們讀懂城市與建築的真實關係。
