今天這件事
本課是「建築一級」系列的收束課，重點在於把之前L057至L062所學的建築基本元素，全部收納在一張標準層平面圖上，並正確標註軸線、開間、進深、層高與淨高。香港居屋及私人住宅的標準層平面圖，是建築師、結構工程師、承建商及政府審批時最常用的溝通工具。一份正確標註的平面圖，能讓任何人一看就明白樓宇在水平方向與垂直方向的尺寸關係，避免施工時出現偏差。
軸線（Grid Line）是用來定位結構柱、剪力牆及主要間隔牆的參考線，通常以數字及英文字母組成，例如1/A、2/B。開間（Bay Width）是指兩條相鄰軸線之間的水平距離，進深（Depth）則是垂直於開間的方向距離。層高（Floor-to-Floor Height）是樓面結構頂面至上一層樓面結構頂面的垂直距離，一般香港住宅常用2800mm至3200mm。淨高（Clear Height）則是完成面樓板至完成面天花之間的可使用高度，通常比層高少150mm至350mm，視乎樓板厚度、吊頂及地台高度而定。
本課會以一份典型的400呎居屋單位標準層平面作為貫穿例子，示範如何把之前學過的柱、牆、門、窗、樓梯、升降機等元素，全部以正確的軸線與標高方式標註出來。學會這套標圖方法後，你已具備閱讀及初步繪製香港住宅平面圖的能力。
先看哪裡
我們先看一份真實的香港居屋標準層平面圖。這份圖取自東涌裕東苑其中一座的典型示範單位平面（非特定門牌，只作教學用途）。這是一張A3大小的黑白線圖，比例1:50，顯示一個約400呎（建築面積約37.2平方米）的兩房單位。
圖面左下角有比例尺、圖名「標準層平面圖」、日期及繪圖者。圖中可見四條主要軸線：橫向軸線1、2、3，縱向軸線A、B。單位入口位於軸線1/A附近，客廳面向軸線3/B方向，兩個睡房分別位於軸線2與軸線A-B之間。廚房及廁所則集中在軸線1-2/A-B的範圍內。圖上已預留結構柱位置（以粗實線方框表示），非結構牆則用較幼線條。升降機大堂及公共走廊位於軸線1以外。
在開始標註之前，先把圖紙放平，確認北向箭咀（通常指向圖上方或左上方），並找出圖例（Legend），了解不同線條代表什麼。香港屋宇署及建築署的審批圖則，通常要求所有軸線必須清晰標註，層高及淨高亦須在圖上或圖則說明中清楚列出。這份平面圖正是我們接下來六個課所學內容的綜合載體：柱網、間隔牆、防火門、逃生途徑、採光窗面積、樓梯梯級數等，都必須能在這張圖上一次過表達。
拆開講
標註軸線與標高的正確方法如下：
-
軸線標註：軸線分為兩組，一組用阿拉伯數字（1、2、3…），另一組用英文字母（A、B、C…），避免混淆。軸線線條必須貫穿整個圖面，用點劃線（dash-dot line）表示。軸線圓圈直徑通常8–10mm，置於軸線端頭，圓內寫數字或字母。開間尺寸寫在軸線圓圈外側的延伸線上，例如軸線1至2的開間寫「3600」，單位用mm。進深尺寸則寫在圖的下方或右方，同樣用延伸線引出。
-
層高與淨高：層高用「FFL」（Finished Floor Level）或「SS」（Structural Slab）標示。香港住宅圖則最常用「FFL +XXXX」表示完成面樓板標高。層高通常標在剖面圖或圖則說明中，但在平面圖上可於單位入口或樓梯間旁以文字註明「層高 2950mm」。淨高則寫「Clear Height 2600mm」或簡寫「淨高 2600」。切記層高是結構對結構，淨高是完成面對完成面。
-
標高系統：香港常用「SS」代表結構樓面標高（Structural Slab），「FF」代表完成面樓板標高（Finished Floor）。例如地下層SS標高為+0.00，則一樓SS可能為+3.00（即層高3000mm）。若樓板厚度150mm，則FFL會比SS低約150mm。所有標高必須以同一基準點（通常是主入口完成面或消防升降機底）為+0.00。
-
一張圖收齊L057–L062內容：在同一張平面圖上，你必須能同時標出：
- 結構柱位置及尺寸（L057）
- 間隔牆與非結構牆厚度（L058）
- 防火門位置及等級（L059）
- 逃生方向及出口寬度（L060）
- 窗面積與可開啟部分比例（L061，窗面積≥樓面面積1/10，可開啟部分≥1/16）
- 樓梯梯級數、踏步高度及平台寬度（L062）
所有以上元素，都要靠正確的軸線定位才能準確表達。軸線一旦定錯，整棟樓的結構及間隔都會出問題。
走一遍這棟
現在我們以東涌裕東苑示範單位這張400呎平面圖，實際走一遍標註流程。
首先在圖上畫四條主要軸線：橫向軸線1、2、3（由入口向內），縱向軸線A、B。軸線1至2的開間標為3600mm（客廳開間），軸線2至3的開間標為2400mm（睡房進深方向）。軸線A至B的進深標為4800mm（整體單位進深）。
接著在圖右下角寫上標高註解：「本層 FFL +3.00m（相對於地下層 FFL +0.00m），層高 2950mm，淨高 2620mm」。結構樓板厚度150mm，因此SS標高為FFL +0.15m。
然後把之前各課內容標上去：
- 結構柱位於軸線交點1/A、2/B等位置，柱尺寸300×600mm。
- 廁所間隔牆厚100mm（非結構），客廳分間牆厚150mm。
- 大門為防火門（FD30），睡房門為一般木門。
- 逃生方向由單位大門指向公共走廊，出口寬度不少於850mm。
- 客廳窗面積約4.2平方米，單位樓面37.2平方米，窗面積佔比超過1/10；可開啟窗扇面積約2.8平方米，符合≥1/16樓面面積。
- 樓梯位於公共部分，每梯級高度160mm，踏步寬250mm，平台寬1200mm，符合L062要求。
整張圖標註完成後，任何人拿起這張平面，都能清楚知道這個400呎單位在樓宇中的精確位置、垂直高度及所有構造細節。這就是專業標圖的意義。
做錯會怎樣
最常見的錯誤有兩種，第一種是「尺寸正確但位置不定」。例如只寫「開間3600mm」，卻沒有指出是哪兩條軸線之間；或者只寫「層高2950mm」，卻沒有說明是從哪個FFL量到哪個FFL。結果承建商可能把柱放在錯誤位置，導致間隔牆全部要重做，嚴重者更會影響逃生距離及採光面積計算。
第二種錯誤是「層高與淨高對調」。有人把淨高寫成2950mm，把層高寫成2620mm。這樣批圖時屋宇署會即時退回，因為層高涉及結構計算及消防間距，淨高則影響室內舒適度及傢俬擺放。兩者對調會令結構工程師的梁板設計出錯，樓板厚度計算錯誤，最終可能要拆卸重做，損失數十萬至過百萬不等。
在香港，平面圖上的軸線及標高錯誤屬於嚴重偏差，輕則被建築事務監督要求修改圖則，重則可能成為違例工程，影響入伙或驗收。寫不清的法條不要硬套，後課展開。因此，標註時必須反覆檢查軸線圓圈、尺寸延伸線、標高基準點是否一致。
出門

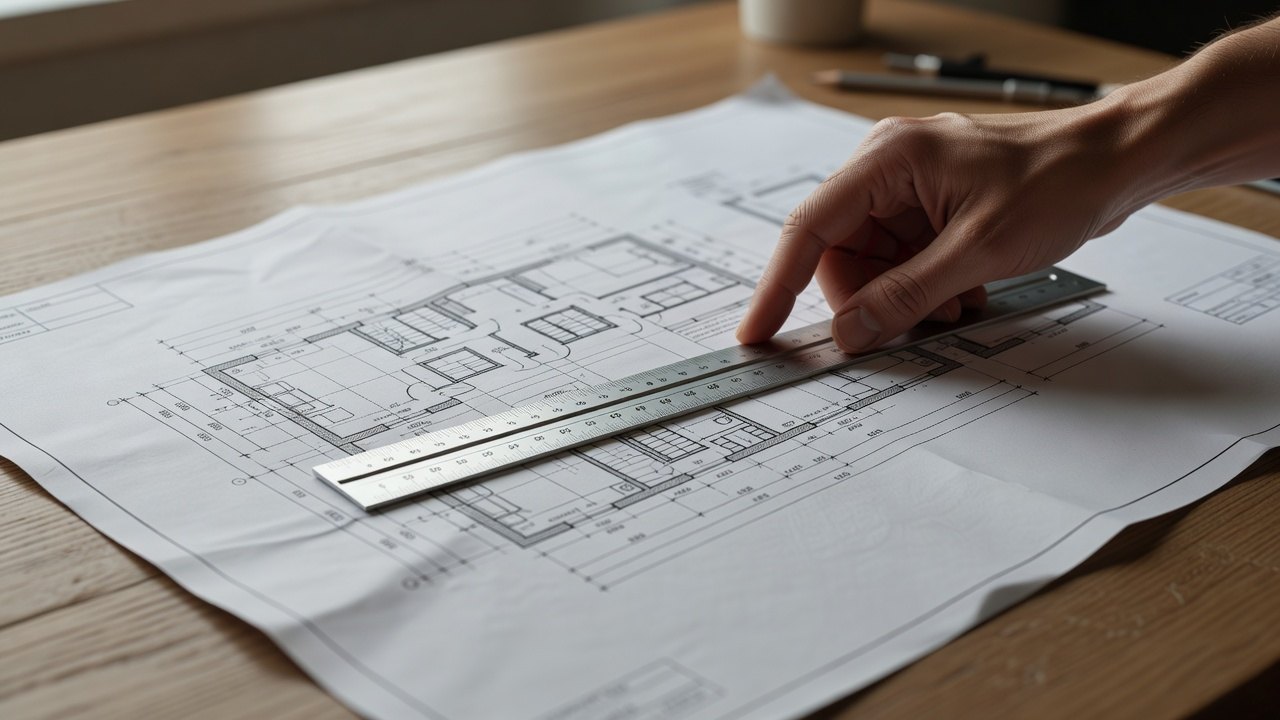

請你找一張400至500呎的香港居屋或私人住宅標準層平面圖（可從地產代理網站下載示範單位平面，或自行手繪一個簡單矩形單位）。用鉛筆或電腦軟件，在圖上正確標出至少四條軸線（兩橫兩縱）、開間尺寸、進深尺寸，並在圖邊清楚註明層高、淨高、FFL基準及SS標高。
完成後，把你標註好的圖拍照或掃描（手繪亦可），並在圖上用紅筆圈出你認為最重要的三個標註位置（例如某條軸線、層高數值、窗面積計算）。把照片或掃描檔存檔，作為你完成「建築一級」的證明。
這項任務沒有標準答案，但必須符合以下要求：軸線位置清晰、尺寸有延伸線指示、層高與淨高沒有對調、能同時顯示柱、牆、門、窗、樓梯等之前所學元素。這是你把六十二課知識一次過應用在同一張圖上的最後練習。完成後，恭喜你已走完「建築一級」的全程。
