今天這件事

香港建築工地最常出現的現場衝突,往往來自三套圖紙各自為政。建築圖、結構圖、機電圖由三組不同專業人士分別繪製,各自有明確分工,但三者必須在同一空間內共存。當三套圖在同一位置出現矛盾,例如結構樑底高度低於機電風喉所需淨高、建築隔牆位置與結構柱網不對位、機電去水管穿過結構樓板時未預留足夠洞口,就會在施工階段才發現問題。這些衝突若不及早解決,會導致拆改、延誤工期,甚至影響樓宇結構安全與使用功能。本課將以香港常見的住宅及商業單位為例,說明三套圖紙的核心責任範圍、常見衝突點、如何互相對圖,以及在現場如何發現和處理這些問題。理解三套圖的界面,是建築從業員必須具備的基本協調能力。

先看哪裡

在正式開工前,必須先從平面圖、立面圖、剖面圖、大樣圖四類開始對讀。三套圖紙通常以同一比例(如1:50、1:100)繪製同一樓層,方便疊圖比對。首先打開建築圖的樓層平面,記下所有房間分隔、門窗位置、樓面標高、吊頂高度要求;接著打開同一樓層的結構圖,重點看柱網、樑位、樓板厚度、結構洞口位置與尺寸;最後打開機電圖,特別是水喉、排水、消防、冷氣通風、電纜管井的平面與剖面。香港法例要求所有圖紙必須清晰標示比例、指北針、修訂日期與專業簽署。實務上,建議先把三套圖紙同一位置的平面疊在一起,用半透明描圖紙或電腦軟件圖層切換方式,逐一檢查同一坐標點上三者的內容。先看建築圖定出空間界面,再看結構圖確認能否實現,最後看機電圖能否安裝到位,這是標準的對圖順序。切勿只看單一套圖就下決定,否則極易遺漏衝突。

拆開講

建築圖主要負責空間規劃與裝修界面。它決定房間大小、功能分區、門窗位置、樓面完成面標高、吊頂高度、材料分隔線、傢俬布置範圍等。建築師需確保空間符合《建築物條例》及相關規例,例如住宅廚房的最小面積、採光要求(窗面積不少於該房間樓面面積的1/10,可開啟部分不少於1/16),以及無障礙通道寬度。建築圖亦會標示飾面材料、踢腳線、瓷磚拼縫、吊頂燈位預留等裝修界面。

結構圖則專責建築物的承重系統。它詳細繪製柱、樑、牆、樓板、基礎的尺寸、配筋、混凝土標號、鋼筋間距、保護層厚度等。香港常用混凝土強度如C30、C35,鋼筋以高強度變形鋼筋(高屈服強度500MPa)為主。結構圖必須標明所有結構洞口的大小與位置,例如樓板穿管洞、風管洞、電纜洞,並註明「結構洞口不得擅自加大」。樑底高度直接影響樓層淨高,若結構樑底比建築圖所示完成面低50毫米以上,就會造成吊頂空間不足。

機電圖(MEP)涵蓋水、電、冷氣、消防、排水、煤氣、弱電等系統。水喉圖負責供水、熱水、去水、雨水排放;冷氣圖負責風喉、風口、冷凍水管、冷凝水管;消防圖負責煙感、花灑、消防栓、排煙系統;電力圖負責燈位、插座、配電箱、電纜走向。機電圖必須標示管線走向、管徑(例如排水管DN100、DN150)、坡度(排水管最小坡度1:40)、預留洞尺寸、機房位置、管井大小等。機電專業工程師需確保所有管線避開結構主體,並在建築空間內有足夠安裝及維修空間。

三套圖的衝突常見於以下三處:一是樑底高度與風喉或吊頂的關係,結構樑底若低於機電風喉底部,風喉便無法穿過;二是管井與結構柱、牆的位置重疊,導致管井無法按機電圖施工;三是開門洞或窗洞時,結構圖未預留足夠洞口,或建築門洞位置剛好撞上結構暗柱。發現這些衝突的最有效方法,是把三套圖同一位置的平面與剖面疊在一起,逐點提問:「這道牆是建築先定,還是結構先畫?」「這個洞是結構洞還是機電洞?」「這條管是誰先畫,誰後避讓?」先畫者優先,後畫者負責避讓,這是業界默認的協調原則。

建築圖 vs 結構圖 vs 機電圖 · 圖1
建築圖 vs 結構圖 vs 機電圖 · 圖1

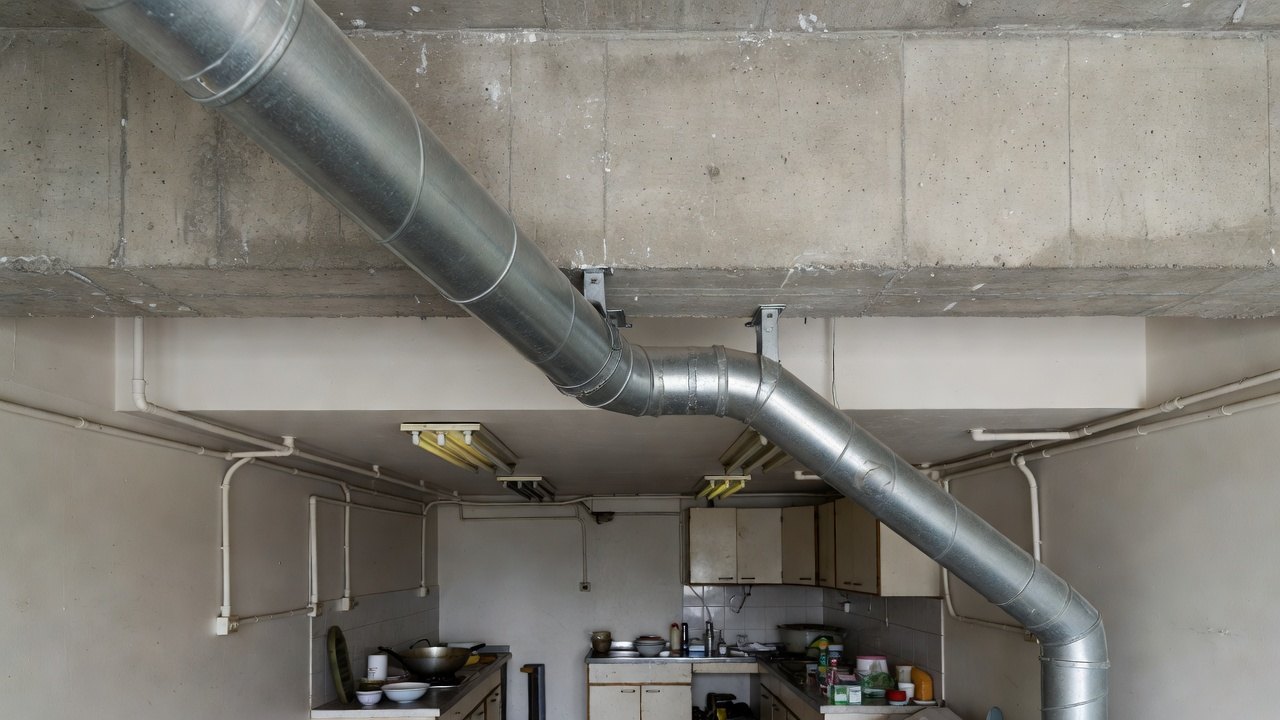

建築圖 vs 結構圖 vs 機電圖 · 圖2
建築圖 vs 結構圖 vs 機電圖 · 圖2

走一遍這棟

我們現在走進同一棟位於九龍塘的六層住宅大廈,聚焦在其中一個典型三房單位的主廚房。這間廚房建築圖要求開放式設計,與客飯廳打通,形成約12平方米的開放空間,完成面樓高要求2.7米,吊頂高度2.55米,北面設大型落地窗以符合採光要求(窗面積超過樓面1/10)。我們先看建築圖,發現廚房與客廳之間原本計劃不設任何隔牆,只用島式廚櫃分隔。

接著翻到結構圖,同一位置清楚顯示有一條600毫米寬、650毫米深的混凝土主樑橫跨廚房中間,樑底距離結構樓板底面只有2.45米。因為樓板厚度已達150毫米,完成面後實際淨高只剩約2.35米,與建築圖要求的2.7米完成面高度明顯衝突。這條樑同時壓在原本計劃開放的空間正中央,若不更改,島式廚櫃將無法放置在預定位置。

再看機電圖,在同一廚房區域,排水專業顯示有一條DN150的去水管從廚房地面穿過樓板往下層,位置剛好位於結構圖所示的副樑與主樑交接處附近,機電圖要求樓板開洞250×250毫米。但結構圖在此位置只預留了150毫米直徑的圓洞,兩者尺寸與位置均不吻合。此外,機電排煙圖顯示抽油煙機的排煙喉(直徑200毫米)需沿北面外牆向上走,但建築圖在該位置安排了大型落地窗,窗頂距離樓板底只有450毫米,排煙喉無法在不影響窗戶結構的情況下穿出。

我們把三套圖疊在一起,在廚房平面圖上用紅筆標出三處明顯衝突:第一處是結構主樑與建築開放空間的衝突(樑底高度不足);第二處是機電去水管與結構樓板預留洞的尺寸及位置衝突;第三處是機電排煙喉與建築窗戶位置的衝突。這三處若不在設計階段解決,施工時便會出現「樑擋風喉、牆裡有去水」的典型現場問題。

做錯會怎樣

最常見的錯誤是只修改建築圖,以為結構圖和機電圖已經「定案」,現場師傅會自動協調。結果施工時,結構工人按結構圖先把樑和樓板做好,機電工人再發現風喉穿不過,只好把風喉壓扁或改走彎位,導致風量下降、噪音增加,甚至違反消防排煙效率要求。另一種錯誤是認為「現場會自動對」,把責任推給總承建商。根據香港法例,設計階段的協調責任屬於註冊建築師、結構工程師及機電工程師,若因圖紙衝突導致重大改動,可能要補交修訂圖則,審批再走一輪。寫不清的條號不要硬套,後課展開。

更嚴重的情況是擅自現場開大結構洞口以遷就機電管線。若未經結構工程師書面同意便把樓板洞口由150毫米加大至300毫米,可能削弱樓板承載力,影響樓宇結構安全。一旦出現裂縫或沉降,業主可循民事途徑追究設計責任,嚴重者更可能觸及刑事責任。實務上,任何涉及結構改動的決定,必須由註冊結構工程師重新計算並簽發修訂圖則,絕不能「現場看著辦」。

出門

請拿一份你家附近或你正在跟進的住宅單位平面圖(可影印或列印建築圖平面),在圖上找出廚房或浴室區域,用筆逐一列出你會去核對的結構圖項目兩項(例如:主樑位置與樑底高度、樓板預留洞尺寸及位置),以及機電圖項目兩項(例如:排水管走向與管徑、抽氣或排煙喉位置與所需空間)。親身到該單位或類似單位現場,用捲尺實測該位置的實際樓高、樑底距離、管線走向,與圖紙上的數字逐一比對,記錄下任何超過20毫米的差異,並思考如果這三套圖早一步疊在一起,哪些衝突本來可以在設計階段就避免。完成後把你的觀察記錄整理成簡單清單,作為下次對圖的檢查清單。
