今天這件事
在香港的樓宇圖則中，最容易出事的往往不是複雜的結構計算，而是現場人員看不懂平面圖上的線條與符號。特別是當平面圖上出現一條明顯較粗的實線，有人以為只是普通間隔牆，結果拆除後才發現那是剪力牆（shear wall）或防火分隔牆，後果可能觸犯《建築物條例》或導致火警時走火路線失效。本課重點是教大家如何正確解讀牆身線條、門窗編號，以及防火門的專用標記。學會「先查圖例，再動手」的原則，能大幅降低意外拆除結構或防火元素的風險。
先看哪裡
收到一套圖則時，永遠第一步是翻到「圖例表」（Legend）或「符號表」。香港建築圖則並沒有全港統一的線寬標準，不同建築師事務所或政府部門的圖例可能略有差異，因此絕不能靠「粗線一定就是承重」這種經驗法則判斷。圖例通常會清楚列出：
- 實線、虛線、粗線、幼線、填充圖案各自代表什麼。
- 門窗的編號格式，例如 D01、W02、FD30 等。
- 防火門的專用標記，如 FD/30、FD/60 或附有「防火」字樣的符號。
看完圖例後，再看該層的平面圖（Floor Plan），特別注意走廊、單位入口及防火分區邊界。同時要對照門窗表（Door & Window Schedule），表內會列出每一個編號對應的門窗尺寸、物料、防火時效等資料。忽略這一步就直接到現場量度或拆改，等同盲目施工。
拆開講

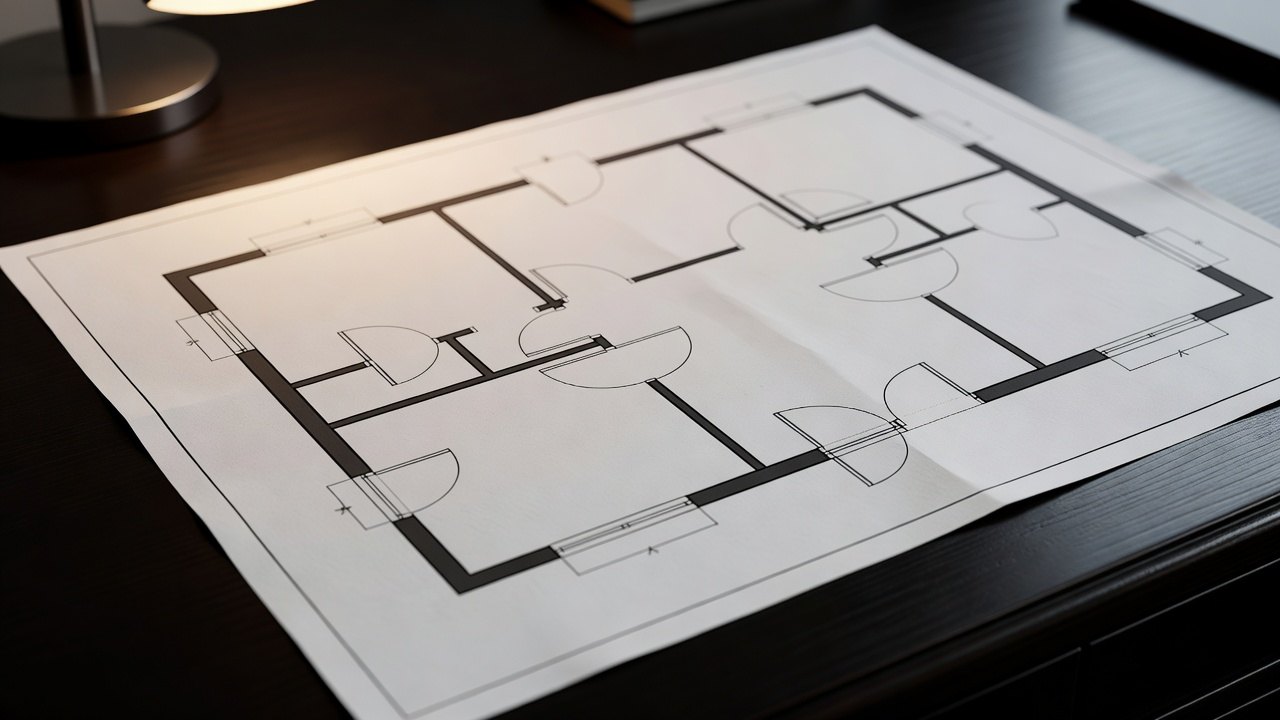

牆身在平面圖上的表現主要靠線條粗細與填充方式。粗實線（通常 0.5mm 以上）多數代表結構牆，包括混凝土剪力牆或承重磚牆；幼實線（0.25mm 左右）則常見於非結構間隔牆，如石膏板或輕鋼龍骨隔牆。但這只是常見做法，必須以該套圖則的圖例為準。有些圖則會用不同填充圖案區分：斜線填充代表混凝土牆，網點填充代表磚牆，空白則可能是輕質間隔。
門窗的標記通常以編號表示，例如 D-01 代表第一道門，W-A 代表 A 型窗。這些編號必須與門窗表逐一對應，表內會註明門的開向（向左開、向右開）、物料（防火木門、鋼門）、尺寸及是否需要閉門器（door closer）。防火門是重點中的重點，在圖上常見的標記有「FD」後接數字，例如 FD/30、FD/60，數字代表該門在火場中能維持完整及隔熱的時間（分鐘）。香港常見的防火門時效要求視乎用途而定，例如逃生樓梯間的防火門通常需達到 FD/60 或以上。防火門除標記外，還必須配備自動閉門器及防火封條，圖則上可能以小圓圈或特定符號標示閉門器位置。
最關鍵的原則是：無論線條多粗、多好看，都不能單憑肉眼或經驗決定是否能拆。必須先查閱結構圖（Structural Drawing）及消防圖則（Fire Services Drawing），確認該道牆是否屬於剪力牆、防火分隔牆或逃生路線邊界。拆除前亦需確認是否屬於「小型工程」或需要提交豁免申請，否則可能變成僭建或走火不合格。分清豁免／小型工程／須呈交圖則，細節在模塊 6。
再往下看三件事，才算把這張圖讀完。
第一，牆線要跟結構圖對，不要只信建築圖的粗幼。建築圖為了好讀，有時把剪力牆、磚牆、輕鋼架都畫成差不多的填充；結構圖才會標牆厚、混凝土等級、洞口加筋。現場則看牆頂有沒有梁托、兩端有沒有柱、敲起來是空還是實。三邊對不上，就當還沒讀懂，不要動手。
第二，防火門的標記是線索，不是保證書。圖上寫 FD／時效，只代表原設計要這扇門扛一段時間；現場還要看閉門器在不在、門扇有沒有被換成普通木門、門檻與縫有沒有被切掉。楔住常開、拆閉門器、改開向擋走廊，都是把走火路線做成裝飾。時效數字以該項目圖則與門窗表為準，不要背一張「全港統一表」。
第三，開向與走火是同一件事。走廊上的單位門、樓梯間門，開出去會不會佔走火寬度，圖上的弧線已經畫了。改開向等於改走火，不是換鉸鏈那麼簡單。寫不清就停，後課展開。
走一遍這棟
我們以九龍油麻地一幢 1970 年代落成的唐樓作為實地示範，該唐樓地下至三樓為商舖，四樓以上為住宅，每層有一條長約 18 米的公共走廊，兩端各有一道防火門通往樓梯間。
從走廊起點開始，第一道看到的牆是單位與走廊之間的分隔牆，在平面圖上以 0.25mm 幼實線表示，圖例註明為「非結構輕質間隔牆」，這道比較像間隔，但仍要按牆的實際構造與是否走火分隔判斷，不要寫死一定是小型工程。但走到走廊中段，會看到單位入口旁邊有一道明顯較粗的實線（約 0.7mm），圖例標示為「混凝土剪力牆兼防火分隔」，這道絕對不能拆，拆除會影響整棟樓的側向穩定度及防火分區。

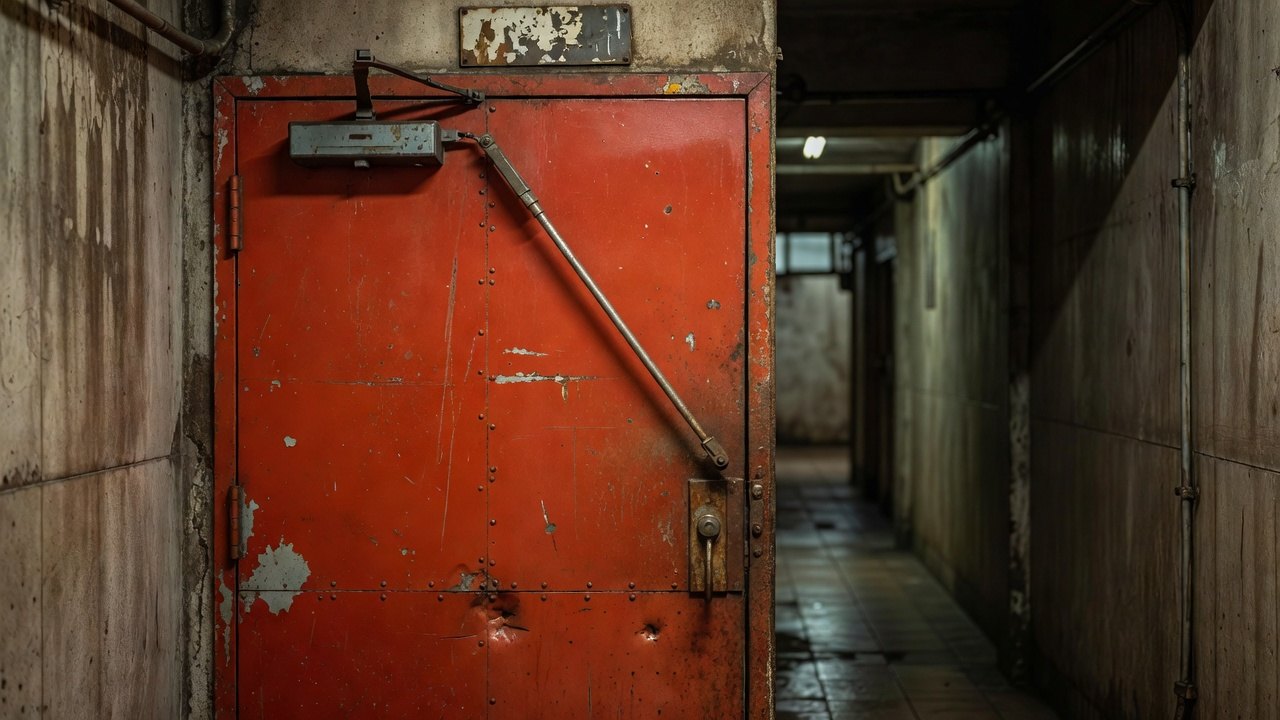

再看單位大門：門上清楚標有「FD/60」字樣，並在門頂位置有自動閉門器。這扇是防火門，開啟方向是向走廊外開（外開），不會阻擋走廊走火路線。繼續往走廊另一端走，會看到樓梯間入口的防火門，同樣標有 FD/60 及閉門器，但這扇是向樓梯間內開。如果有人把這扇門的開向改成向走廊外開，就會在火警時阻擋逃生人流，屬嚴重錯誤。
走完整條走廊後，我們可以清楚分辨：粗線多數是結構或防火牆，幼線多數是間隔；門窗編號必須對表，防火門一定要看 FD 標記與閉門器是否完好。
做錯會怎樣
最常見的錯誤是單憑「線條粗細好看程度」判斷是否承重。有些人看到平面圖上線條很粗，就以為一定是剪力牆不敢動；另一些人看到線條較幼，就直接當普通間隔牆拆除，結果把真正的混凝土剪力牆或防火分隔牆拆掉，導致樓宇結構安全受影響，甚至觸犯法例需要還原及罰款。
另一個嚴重錯誤是把防火門當普通門處理。例如把標有 FD/60 的防火門拆走，換上沒有防火時效的普通木門，或移除閉門器。火警發生時，這道門無法在 60 分鐘內維持完整，煙氣與火勢會迅速蔓延至逃生路線，嚴重危害住戶生命安全。屋宇署及消防處曾多次因類似違規而發出清拆令或檢控，業主及承建商均可能面對刑事責任。
出門
請到你現居的大廈或附近住宅走廊，選擇一扇你能清楚看到的門（最好是單位大門或樓梯間防火門）。用手機拍攝該扇門的整體及門頂位置（包含任何標記或五金）。然後根據你拍到的照片，寫出你在正式圖則上會優先尋找哪三個標記或資料，並簡單說明理由。完成後可把照片與文字記錄保存，作為日後現場判斷的參考。記住，實地練習的核心仍是「先查圖例，再動手」。
