今天這件事
在香港住宅與商業建築中，樓梯、電梯與斜道是垂直交通的核心系統。它們不僅決定日常使用是否方便，更直接影響建築物的走火安全、無障礙通行及結構穩定性。根據《建築物條例》及《消防安全（建築物）規例》，所有樓梯必須符合最低寬度、級高、級深及休息平台間距的要求；電梯井道（lift shaft）則需預留足夠空間容納轎廂、對重、導軌及緩衝器；斜道（ramp）則主要用於無障礙通道，其坡度受嚴格限制。
本課重點不在背誦所有法定數字，而是理解這些系統在平面圖、剖面圖及現場的實際表現形式。平面圖上，電梯通常只顯示一個方框並註明「升降機」或「Lift」，必須配合剖面圖才能看清井道深度、機房位置及有無地坑。樓梯則在平面圖上以箭頭標示上行或下行方向，並清楚顯示級數、休息平台及扶手位置。斜道多見於入口大堂或停車場入口，平面圖會標示坡度百分比或1:X比例。理解這些圖則符號與實際構造，是建築從業員必須具備的基本判斷能力。
先看哪裡
要判斷一棟建築的垂直交通系統是否合規，首先要同時對照平面圖與剖面圖。平面圖只能看到樓梯的形狀、電梯的方框位置，以及斜道的走向與轉彎半徑；但真正關鍵的尺寸與構造細節，必須到剖面圖才能看清楚。
例如，電梯在平面圖上只是一個約2.2米×2.0米的方框，寫上「升降機」三個字。但剖面圖會顯示井道從地下延伸至頂層的總高度、地坑深度（通常不少於1.2米至1.8米，用以安裝緩衝器）、機房是否設於頂層或側面，以及轎廂高度與對重空間。樓梯在平面圖上會顯示踏級的投影、休息平台的形狀及箭頭方向（箭頭指向上行方向），但剖面圖才會標示每級的高度（riser）與深度（tread），以及連續級數是否超過16級就要設休息平台。
斜道則在平面圖上會標註坡度，例如1:12或1:20，並顯示轉彎處的最小半徑。剖面圖則會顯示斜道與水平面的實際角度，以及起點與終點的高度差。現場勘察時，應先在大堂平面圖上找出樓梯與電梯的位置，再到剖面圖確認機房是否壓在住宅單位之上，或井道是否與走火樓梯共用隔牆。這些位置關係直接影響日後裝修時能否打牆或更改用途。
拆開講
樓梯、電梯與斜道各有不同的構造重點與常見錯誤。

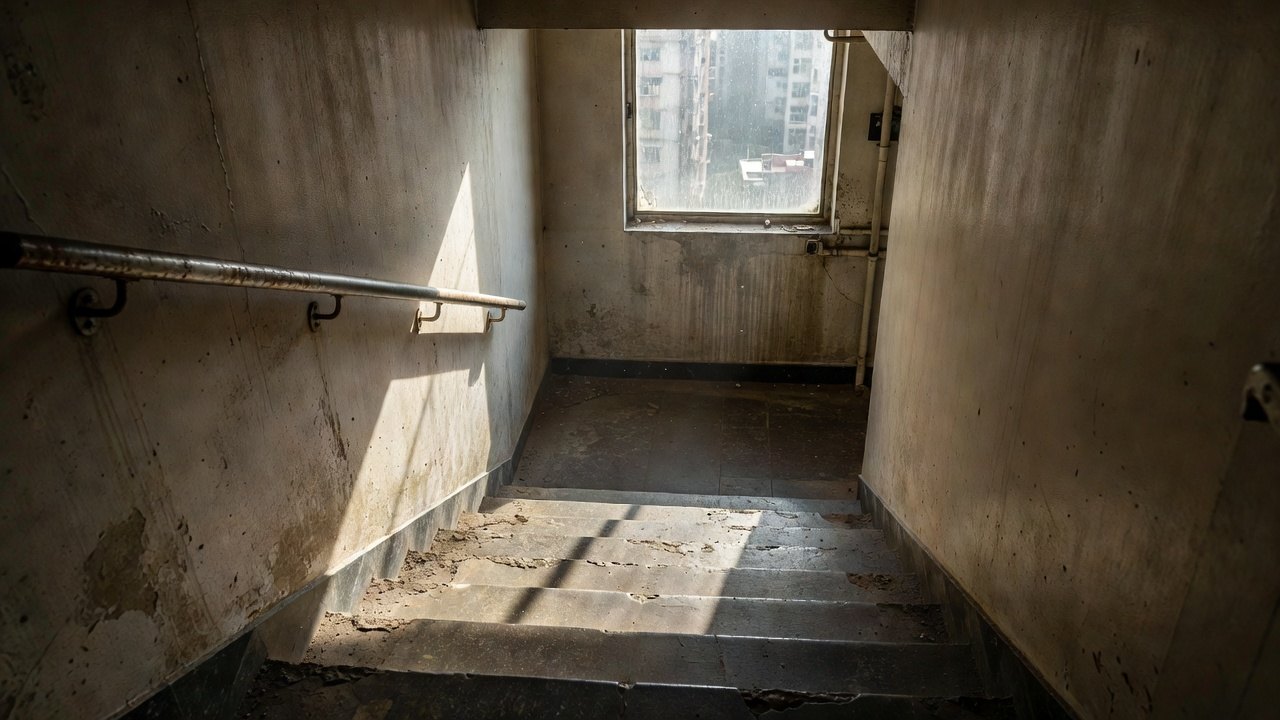

樓梯主要看三件事：級數、方向箭頭、休息平台。香港常見住宅樓梯每層高度約2.8至3.2米，每級高度（riser）一般控制在150mm至180mm之間，級深（tread）不少於225mm。連續級數若超過16級，必須設置休息平台（landing），平台深度至少等於樓梯寬度。平面圖上的箭頭必須清楚標示「上」或「下」，箭頭方向代表上行路線，這是走火時判斷逃生方向的重要依據。扶手高度通常為850mm至950mm，兩側均需設置。
電梯重點在井道、門開向、機房或無坑約束。井道尺寸必須容納轎廂、導軌、對重及維修空間，常見住宅電梯井道內淨尺寸約1.8米×1.6米以上。電梯門開向必須與走火方向一致，機房可設於頂層或側面，若採用無機房（MRL）電梯，則對井道頂部空間及底坑深度有更高要求。底坑深度一般不少於1.4米，用以安裝彈簧緩衝器及維修人員安全空間。
斜道主要看坡度與轉彎。無障礙斜道最大坡度一般為1:12（約4.8°），若長度超過9米必須設置中間休息平台。室內斜道坡度可稍陡，但不得超過1:10。轉彎處內側半徑不得少於1.2米，以確保輪椅可順暢轉彎。斜道兩側必須設置高度900mm及650mm的雙重扶手。
裝修工程中最常出現的問題有三種：一是佔用樓梯間放置雜物或鞋櫃，導致走火通道寬度不足；二是擅自更改走火樓梯的門向或在樓梯間牆身開新門，破壞防火分隔；三是在電梯井道混凝土牆上開洞安裝普通門，嚴重影響井道結構完整性及防火性能。這些錯誤都會動到走火與井道結構。走火與無障礙的詳細級數及寬度要求將於後課展開。
走一遍這棟
我們以香港一棟典型的唐樓式住宅大廈為例，這棟位於深水埗的七層舊式住宅，地下為大堂及商舖，一至七樓為住宅單位。我們從大堂開始，一路走到假設的「你家」——位於五樓的單位。
進入大堂後，首先看到右側是1.2米寬的單跑樓梯，平面圖上清楚標示箭頭向上，寫明「上」字。從大堂到二樓共有14級，設有一個中間休息平台。樓梯間寬度約1.35米，兩側均有混凝土扶手。繼續往上，到三樓時樓梯轉向，箭頭再次標示上行方向。電梯位於樓梯旁邊，平面圖上只是一個1.8米×1.6米的方框，註明「升降機」。剖面圖顯示此電梯有地坑，機房設於大廈天台。
走到五樓你家單位門口時，會發現樓梯間與電梯大堂共用一個空間。電梯門為中分式自動門，開門方向朝向走火路線。樓梯最後一段箭頭指向向上通往六樓，同時標示「不得阻塞」及「走火通道」字樣。斜道則只出現在大廈正門入口處，為一條1:15坡度的無障礙斜道，轉彎處設有1.5米半徑，兩側有雙重扶手。
在這棟樓內，必須注意不能在樓梯休息平台堆放任何雜物，也不能把電梯井道周邊的混凝土牆當普通間隔牆處理。這些位置在平面圖與剖面圖上都有明確標示，一旦違反，消防及屋宇署均可發出清拆令。
做錯會怎樣
最常見的錯誤是在走火樓梯間堆放雜物，例如鞋櫃、單車或裝修物料。這會直接縮窄逃生通道寬度，一旦發生火警，濃煙迅速向上，樓梯間將成為致命的煙囪效應通道。根據消防規例，走火樓梯必須保持永久暢通，任何阻擋行為均可被視為刑事罪行，最高可被罰款及監禁。
另一常見錯誤是把電梯門當作普通牆身，在井道混凝土牆上開洞安裝普通木門或玻璃門。這會破壞井道的結構完整性及一小時防火隔熱要求。一旦電梯發生故障或火警，開在井道牆上的洞會讓煙火進入住宅單位，或讓乘客暴露在危險的井道空間。屋宇署曾多次因類似違例改動而發出清拆命令，並要求恢復原狀，費用往往高達數十萬元。
斜道方面，若擅自把1:12的無障礙斜道改陡至1:8，輪椅使用者將無法安全使用，違反《殘疾人士歧視條例》。在舊樓加裝斜道時，若未經批准更改外牆或結構，也會觸犯《建築物條例》。這些錯誤不單止影響使用者安全，更可能令整棟大廈的消防證明書失效，業主需承擔法律責任。
出門
選擇你現在居住或附近的一棟有後樓梯的住宅大廈（最少四層以上），從大堂沿後樓梯走到你所在樓層的中間位置。數清楚從某一層樓面到休息平台之間的半層級數（例如從地面到第一個休息平台的級數），並用紙筆畫出樓梯的箭頭方向，標明哪一段是上行、哪一段是下行。同時記錄休息平台的深度及樓梯間的最窄位置。完成後拍一張樓梯間「不得阻塞」或「走火通道」的警告牌照片，帶回來比對你畫的箭頭是否與現場標示一致。這項任務可幫助你真正理解平面圖箭頭與實際行走方向的關係。
