今天這件事
在建築圖紙上，我們經常看到各種符號、不同粗細的線條、帶箭頭的剖切標記，以及比例很大的細部放大圖。這些都不是隨便畫的，而是香港建築業界統一使用的「語言」。今天這件事，就是要徹底弄懂圖例、線型、剖切符號與大樣這四種最基本的圖紙表達工具。特別是當你站在現場看一扇窗，卻發現平面圖上窗台位置有兩條線，不知道哪條才是真正的高度，這時候就必須靠大樣圖來解答。學會這些，才能把平面、立面、剖面和大樣串起來，不會只看懂一半。
香港的建築圖紙多遵循英國傳統及本地屋宇署指引，圖例與線型已有多年慣例。大樣比例通常為1:5或1:10，用來解決防水、收口、滴水這些關鍵細節。如果看不懂這些，現場施工或驗收時很容易出問題，例如窗台積水倒灌入室內，或女兒牆壓頂漏水。
先看哪裡
拿到一套圖紙，第一件事不是直接看平面尺寸，而是先翻到圖紙最前面或最後面的「圖例表」（Legend）與「線型表」（Line Type Schedule）。這些通常放在封面後的通用資料頁，或每張圖的右下角註解區。
圖例表會列出所有符號的意義，例如實線代表可見輪廓，虛線代表隱藏邊緣，帶箭頭的粗線代表剖切位置。線型表則會註明不同線條的粗細，例如牆身輪廓用0.5mm或0.7mm粗實線，尺寸線用0.25mm細實線，隱藏線用0.3mm虛線。
接著要找「剖切符號」。它通常出現在平面圖上，以一條粗實線加兩個箭頭表示剖切方向，旁邊會標A-A、B-B或1-1等編號。找到這個符號後，就要去對應的剖面圖或大樣圖查看。
最後，當平面圖上某個位置出現兩條平行線，例如窗台位置同時有實線和虛線，就要立刻跳去該位置對應的大樣圖。大樣圖的標題通常會寫「窗台大樣 1:10」或「女兒牆壓頂大樣 1:5」。先看哪裡的順序是：圖例→線型說明→剖切符號位置→對應大樣圖。這四步走完，才能真正讀懂一張圖。
拆開講
圖例是整套圖紙的字典。它把每一個重複出現的符號都定義清楚，例如一個帶斜線的圓圈可能代表排水口，一個小方塊加十字可能代表電掣盒。香港常見的圖例包括材料圖例（如混凝土用小點、磚用斜線、鋼筋用黑實心），以及構件圖例（如門用弧線表示開啟方向，窗用三條平行線表示玻璃分格）。沒有圖例，就等於沒有共同語言。
線型則是圖紙的語法，分為三大類：可見線、隱藏線、剖切線。可見線用粗實線畫出肉眼能直接看到的邊緣，例如外牆外邊線、窗框外緣。隱藏線用虛線或點劃線，表示被其他物件遮擋但實際存在的部分，例如窗台內側被牆身擋住的滴水線。剖切線是最粗的實線或特殊線型，用來表示想像中把建築物切開的位置，箭頭指向觀看剖面的方向。
剖切符號的功能是告訴你「從哪裡切、往哪裡看」。在平面圖上，剖切線可能橫跨整個單位，箭頭指向北面或南面，代表該剖面圖的觀看方向。香港常見的剖切位置會選在最能顯示樓層高度、窗台高度、樓板厚度與防水構造的地方。剖切符號旁邊的編號必須與剖面圖標題完全一致，例如平面寫「A-A」，剖面圖就一定要標「剖面 A-A 1:50」。
大樣是解決細部問題的放大圖。當1:50或1:100的平面、立面無法清楚表達防水、收口、滴水這些關鍵構造時，就要用1:5或1:10的比例放大繪製。大樣必須清楚顯示材料分層、防水層位置、滴水線斜度、收口金屬件、密封膠位置等。以窗台為例，大樣會畫出混凝土窗台向外傾斜1:10至1:20的坡度、外側滴水線（通常突出25-40mm）、防水膜上翻至少150mm、窗框底座與防水層的連接方式等。女兒牆壓頂大樣則會顯示壓頂石或金屬蓋板的斜度、滴水邊、防水層收頭、泛水高度（通常不少於150mm）等細節。沒有大樣，施工人員就無法知道防水到底要做到哪裡、怎麼收口。
走一遍這棟
我們現在走進香港一棟典型的住宅大廈——假設是九龍塘的一幢1990年代中期落成的私人屋苑，選取其中一個標準單位的外牆中間一扇鋁合金窗，由平面、立面一路看到大樣。
先看平面圖。在1:50的平面圖上，這扇窗的開口位置顯示為兩條平行實線，中間留有約1800mm的開口寬度。但在窗台位置，你會發現除了外牆輪廓的粗實線外，還有另一條較細的虛線平行於窗邊。這條虛線不是多畫的，它代表窗台內側被樓板或牆身遮擋的隱藏邊緣，同時暗示窗台有厚度變化。這時候平面圖無法告訴你窗台實際高度是多少、向外坡多少、防水做到哪裡。
接著轉到同一扇窗的立面圖。在1:100的立面圖上，窗被分成上下兩塊玻璃，中間有橫挺，分格清晰可見。但立面只顯示窗台在樓面以上約900mm的位置，仍然看不出窗台表面的斜度和滴水構造。
現在我們找到平面圖上這扇窗附近的剖切符號。假設剖切線剛好從這扇窗中間穿過，標記為「C-C」。翻到剖面C-C圖，你會看到窗台被切開，但比例仍是1:50，仍然不夠清楚。這時候就要跳到專門的大樣圖——「外牆窗台大樣 1:10」。

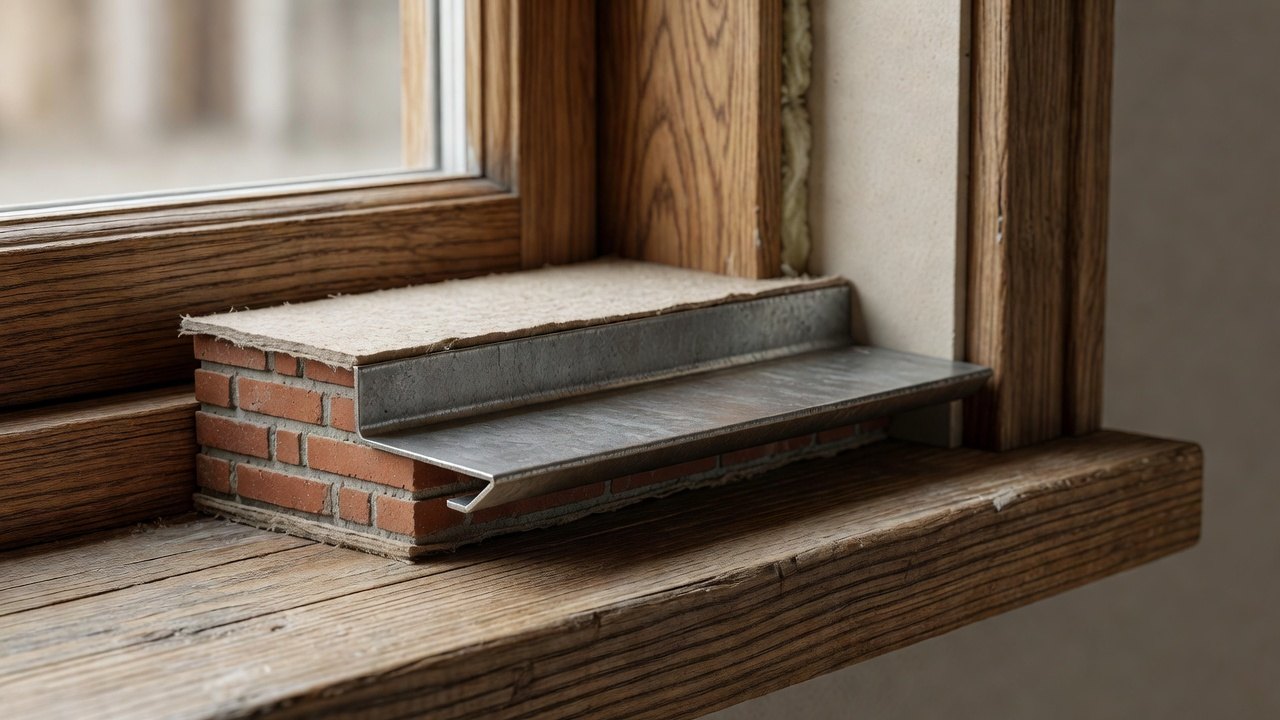

在這張1:10大樣裡，我們終於看清楚同一扇窗的真實構造：混凝土窗台從室內樓面起高85mm，向外以1:12的坡度向下傾斜，外邊緣設有25mm寬的滴水槽，滴水邊突出牆面35mm。防水層（通常是聚氨酯或瀝青基塗膜）從室內上翻至窗台內側150mm高，並在窗框底部與密封膠配合。窗框底部坐在一條不銹鋼或塑膠的防水托板上，托板向外延伸至滴水邊。同一張大樣也可能同時顯示女兒牆部分：壓頂混凝土斜度1:20，向外挑出40mm滴水，防水層收頭用金屬壓條固定，壓條上再蓋一層金屬壓頂板。
走完這一圈，你會發現平面圖上的那兩條線，原來一條是窗台頂面可見線，另一條是窗台底面與防水層交接的隱藏線。只有看完大樣，才知道水要怎麼流、防水做到哪一條線。
做錯會怎樣
最常見的錯誤是只看平面圖就決定窗台高度與坡度。很多人看到平面圖窗台位置標650mm或800mm，就以為這是完成面高度，結果現場做好後才發現大樣要求窗台完成面要高出室內樓面至少85mm，還要有向外1:12的坡度。如果忽略這一點，窗台會做成水平甚至向內傾斜，下雨時雨水會沿窗框縫隙倒灌入室內，造成地板起鼓、牆身發霉。
另一個嚴重錯誤是忽略女兒牆壓頂的處理。只看立面圖看到女兒牆高度，就以為做好混凝土再貼瓷磚就行，卻沒有看1:5的大樣。結果壓頂沒有做足向外坡度，沒有滴水邊，防水層收頭高度不足150mm。香港多雨，颱風季節雨水容易從壓頂與女兒牆接縫滲入，導致頂樓天花漏水、混凝土碳化、鋼筋生鏽。嚴重時屋宇署會要求業主進行強制維修，費用可能高達數十萬元。
更糟糕的是，如果施工時沒有按大樣圖做防水上翻和收口，後期滲漏責任很難界定。發展商、承建商、業主之間容易扯皮，因為圖紙上明明有詳細大樣，卻沒有依圖施工。
出門

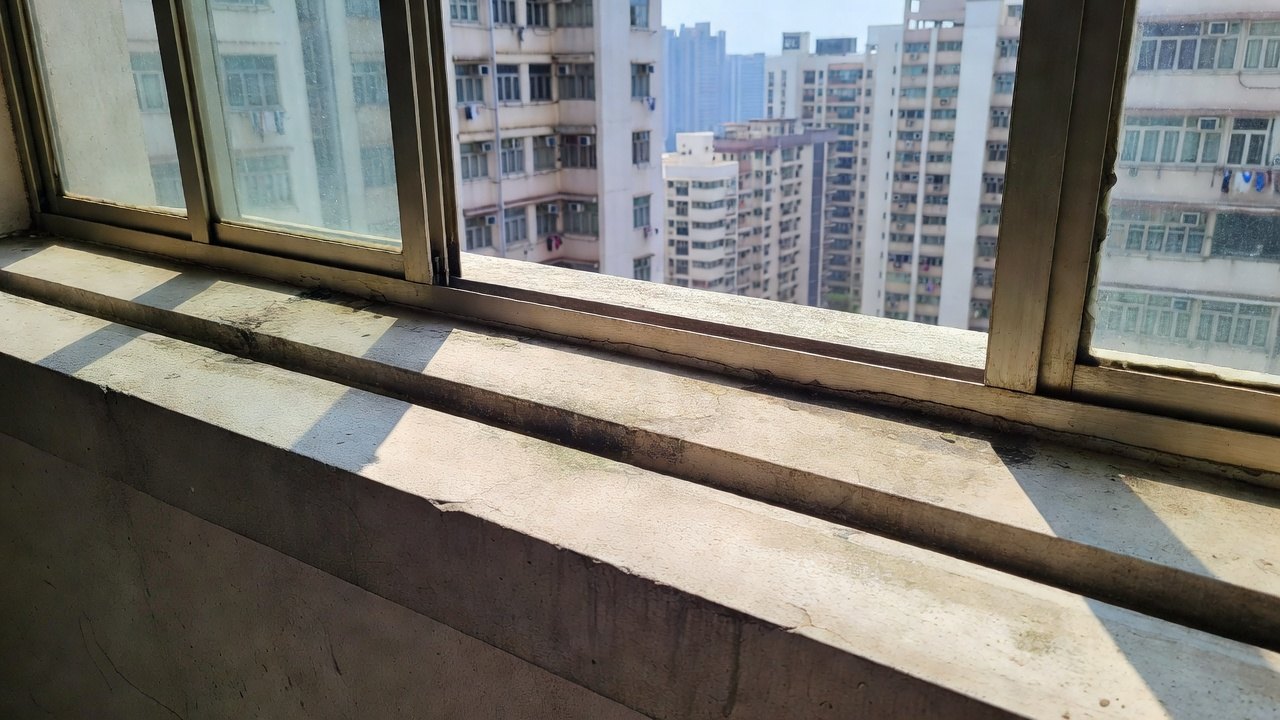

找你家附近一棟住宅大廈（最好是1990年代後建成、有明顯窗台的樓宇），選一樓或平台層一扇容易接近的窗台。帶一把直尺或捲尺、一枝筆和一本筆記簿。
實地觀察並畫出以下內容：
1. 窗台完成面比室內地面高多少毫米。
2. 窗台表面是否向外傾斜，用目測或放一粒小鋼珠看它往哪邊滾。
3. 水往哪裡流？找出滴水線或滴水槽的位置，量度它突出牆面多少毫米。
4. 窗框底部與窗台之間有沒有看到密封膠或防水托板。
5. 如果能看到女兒牆或欄杆底座，也順便記錄壓頂是否向外傾斜。
把你看到的內外高低關係和水流方向簡單畫成一張手繪斷面草圖（不用精美，標上尺寸和箭頭即可）。回家後，對照這課所學，試著判斷這個窗台的大樣設計是否合理。如果發現窗台向內傾斜或沒有滴水邊，就記錄下來，作為下次看圖的提醒。
完成這項現場任務後，你對圖例、線型、剖切與大樣的理解就會從紙上真正走到現場。
