今天這件事
本課是「建築一級」的最後一課，主題是「出門：拿一份居屋圖找出管井與樑」。這一課把之前學過的平面圖、剖面圖、結構概念、廚廁改動注意事項全部收束，教大家如何在真實的居屋平面圖上，快速而準確地找出管井（service riser）與結構樑的位置。
香港居屋單位普遍只有約400至500平方呎，廚房與廁所通常位於單位一角，結構樑與管井高度集中。拆牆或改廚最容易撞到這些隱藏元素，一旦打穿或破壞，後果嚴重。因此，學會「看圖找井找樑」是每一位想自行改動居屋的業主必須具備的基本能力。本課將以一份典型的400呎居屋平面圖為核心，示範完整尋找流程，並強調現場驗證的重要性。
先看哪裡

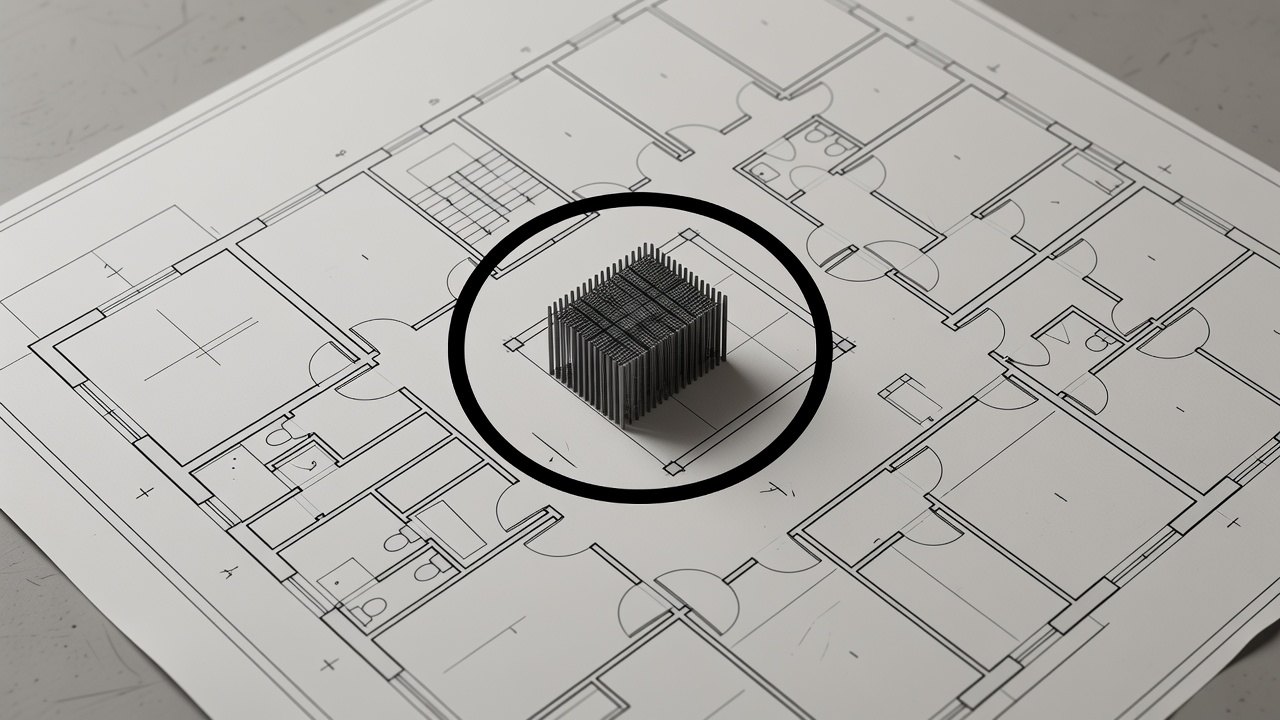

拿到一份居屋圖紙，首先要看平面圖（floor plan）。在平面圖上，管井通常以實線或粗黑線畫出一個長方形或正方形區域，內裡標註「管井」、「Riser」、「Service Duct」或直接寫「廁所管井」、「廚房管井」。有些圖則會用斜線或網紋填滿，表示這是不可改動的垂直管道空間。
結構樑在平面圖上常以虛線表示，特別是隱藏在天花板內的樑，會以虛線畫出樑的輪廓，並標註「B1」、「B2」或「梁」。如果平面圖沒有標樑，也要立即翻到結構圖（structural plan）或剖面圖（section）。剖面圖上會清楚顯示樑底高度，例如「樑底標高 +2.65m」或直接畫出樑的斷面。
最實用的起手式是：先把整張平面圖掃一遍，把所有黑色實心長方形（管井）和所有虛線長條（樑）用鉛筆輕輕圈出來。這一步只需30秒，目的是建立「這張圖有哪些不可碰的元素」的整體印象。千萬不要一開始就只盯著想拆的牆看，否則很容易漏掉遠處的樑。
拆開講
尋找管井與結構樑的正確順序如下：
-
廚廁角：居屋的廚房和廁所通常共用同一組垂直管井。圖上會看到一個約600mm×900mm至800mm×1200mm的黑色實心塊，緊貼外牆或單位分間牆。這是排水、供水、煤氣管集中的位置，絕對不能拆改。管井範圍內的牆身多為非結構磚牆，但井壁本身屬於公共部分。
-
外牆：香港居屋多採用剪力牆或框架結構，外牆與樓板交接處通常有隱藏的環樑（tie beam）或邊樑。圖上若看到沿外牆畫的連續虛線，即代表有樑。外牆窗台下方也常有窗下樑，高度約由樓面起900–1100mm。
-
廳中樑：開放式客飯廳最常見的是橫跨中間的主樑（main beam）。平面圖上會以一條橫跨整個單位的虛線表示，樑寬通常為300–450mm，樑深可達550–750mm。部分舊型居屋（如早期和諧式）會在廳中央有一條明顯的「下沉樑」，使天花出現一道橫向凹位。
-
假天花裡：很多居屋交付時已有假天花（false ceiling），圖紙未必會畫出所有次樑。但只要平面圖顯示有虛線或結構圖有標註，就代表天花以上有混凝土樑。現場必須抬頭用手電筒照射，確認假天花板與混凝土樓板之間的距離，若只有150–200mm空間，則多數有扁樑存在。
重要提醒：圖紙上沒有畫樑，不等於真的沒有樑。香港建築條例要求所有樓板跨度超過一定距離必須設樑，很多發展商在銷售圖上只畫傢俬布置，結構圖則另外存放。遇到「乾乾淨淨」的平面圖，一定要同時參考結構圖或到現場抬頭檢查。
走一遍這棟
我們以同一份典型的400呎居屋單位平面圖為例，這個單位位於東涌一個1990年代落成的居屋屋苑，實用面積約398呎，屬於和諧式一型（Harmony 1）標準間隔。
平面圖顯示：入門後是約12呎×18呎的客飯廳，右側為廚房，左側為廁所與睡房。廚房面積約45呎，廁所約35呎。
首先在圖上找出管井：在廚房與廁所交接的角落，有一個650mm寬×1100mm深的黑色實心長方形，標註「管井」。這就是全屋最主要的垂直管道井，包含4吋排水管、供水管及煤氣立管。我們用紅筆把這個管井完整圈出來，範圍包括井壁厚度。
接著找樑：沿客廳與廚房之間的間隔牆上方，有一條橫跨單位的虛線，標註「B3」，寬度350mm，這是分隔廚房的結構樑。客廳中間偏向睡房一側，也有一條東西向的虛線「B2」，寬400mm，估計樑深約650mm。外牆窗台下方可見連續虛線，代表窗下樑。睡房與廳之間的間隔牆上方同樣有隱藏樑。
現在到現場核對（假設我們已進入這個單位）：

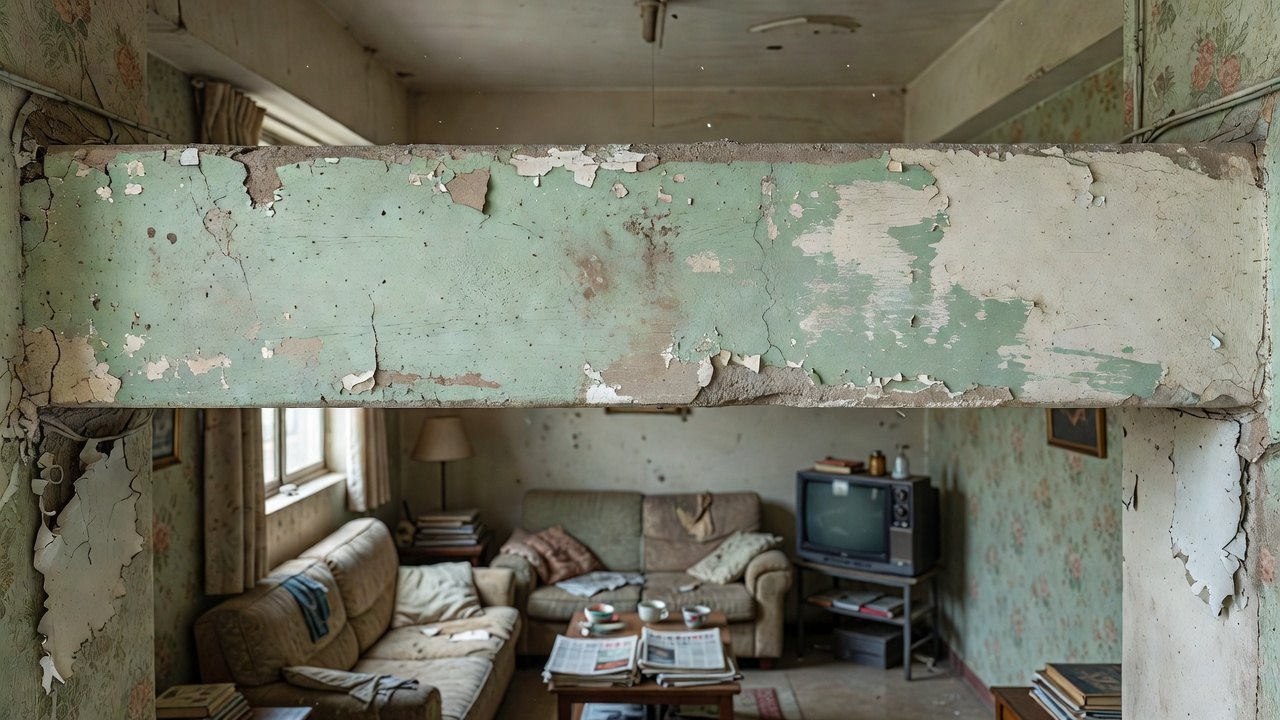

- 站在廚房內，抬頭看假天花與廚房和廳之間的交界，可清楚看到一道約400mm寬的混凝土樑底，樑底距離完成地面約2.75米，證實平面圖上的B3確實存在。
- 用手電筒照射管井位置，可見井壁是混凝土澆築，表面有明顯的喉管出口。
- 走到客廳中央，用激光測距儀量度天花高度，發現中間橫向位置比兩側低約80mm，證明有B2主樑隱藏在天花之上。
透過這棟400呎單位的圖紙與現場對照，我們可以清楚看到：所有管井與樑的位置在平面圖上都有跡可循，但必須按「廚廁角→外牆→廳中樑→假天花」的順序逐一檢查，才不會遺漏。
做錯會怎樣
最常見的錯誤是「只圈牆線」。很多人在看圖時，只把想拆的間隔牆用筆圈起來，卻完全忽略旁邊的管井和上方虛線樑。結果施工時才發現，廚房與廳之間的間隔牆上方其實是一條主樑，拆牆後要重新加鋼樑托底，費用大幅增加。
另一種錯誤是假設「圖上沒畫就沒有」。曾有業主看到平面圖上廚房位置乾乾淨淨，便大膽把整個廚房後牆打掉，結果打穿了管井外壁，導致樓上樓下多戶污水倒灌，需賠償數十萬元並被屋宇署發出修復令。
如果錯誤地移動或打穿管井，根據《建築物條例》，管井屬於公用部分，未經屋宇署及業主立案法團批准屬違例建築工程，可能被要求還原至原有狀況，甚至面對檢控。結構樑被破壞更嚴重，會影響樓宇整體承重能力，一旦樓板出現裂縫或下陷，後果不堪設想。
出門
請找一份你自己單位或親友的居屋平面圖（可向房署、發展商或物業代理索取），用紅筆在圖上完整圈出所有管井位置，並用藍筆把所有虛線或標註的樑全部標示出來。完成後，親身到該單位其中一個房間（建議先從廚房或客廳開始），帶一支強力手電筒，抬頭檢查最少一條圖上標示的樑，確認其實際位置、寬度與天花的關係，並把觀察結果手寫在圖紙旁邊。
完成這項任務後，你已具備獨立判斷居屋改動可行性的基礎能力。「建築一級」至此正式完結，祝你在以後的改動工程中安全、合法、順利。
