今天這件事
本課作為「建築一級」系列的收束課，重點不在單一圖則的閱讀，而是當多套圖紙同時存在時，如何及早發現彼此之間的衝突。香港的建築工程中，經常同時有建築圖（Architectural）、結構圖（Structural）、機電圖（MEP，包括風喉、排水、消防）、傢俬與拆改圖等多套圖則。表面上每套圖各自看起來都合理，一旦疊在一起檢查，就會發現軸線不對、標高撞梁、門扇打到井壁、拆牆後結構梁位未更新等問題。這些衝突若在開工前未發現，後果往往是現場停工、額外成本、甚至違反《建築物條例》。本課將以實際操作方式，教導如何系統地找出圖上衝突，並以同一組廚房開放改動案例貫穿全程，幫助自學者建立「多圖比對」的習慣。
先看哪裡
當收到多套圖紙時，不要先急著看細部，先建立整體比對順序。香港常見的圖紙組合包括：1:100 或 1:50 的建築平面、立面、剖面；結構圖的基礎、樓板、梁柱詳圖；機電圖的風管、喉管、燈位、消防花灑；以及室內設計的拆牆、傢俬、門窗圖。
正確的起步點是先抓「三組控制線」：
1. 軸線網（Grid Line）：所有圖必須共用同一套軸線編號與間距。
2. 標高系統（Level）：樓面完成面（FFL）、結構面（SFL）、吊頂高度（Ceiling Level）必須一致。
3. 主要開口與設備位置：如廁所、廚房、升降機井、樓梯間、主要風機房的位置。

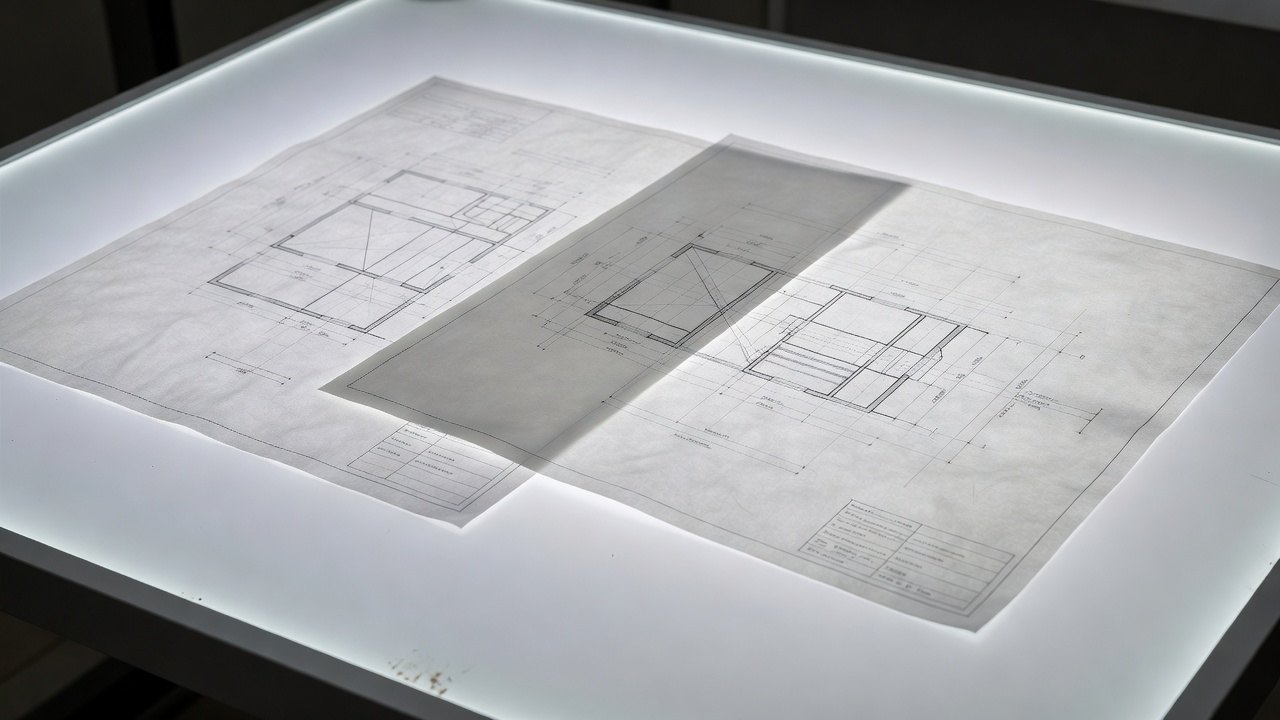

實務上建議先印出同一比例的平面圖（最好都是1:50），用半透明描圖紙或電腦軟件疊加比對。先對軸線，再對標高，最後才看門窗、風喉、結構梁的具體碰撞。千萬不要先看美觀立面或傢俬圖，否則容易被細節迷惑而錯過根本衝突。
拆開講
發現圖上衝突的核心操作有四種常見類型，以下逐一說明定義、機制與帶數字的判斷準則。
第一種是「同一軸線對位」。所有圖紙必須共用同一套軸線系統。例如結構圖上柱中心線標示為A-1軸線，建築圖與機電圖也必須在同一位置。若建築圖把廚房間隔牆放在A軸往右150mm，結構圖卻把梁邊放在A軸，兩者便產生150mm的對位衝突。香港常見誤差容忍值在梁寬的1/20以內，超過便需修改。
第二種是「同一標高對樑底與風喉」。以樓面完成面FFL為0計算，結構梁底通常比FFL低550–750mm（視梁高而定），而風喉（duct）最低點常需預留250–350mm的吊頂空間。若結構圖顯示某梁底在FFL-620mm，機電風喉卻要求在FFL-580mm處通過，兩者便直接碰撞。判斷方法是把所有圖的標高數字拉到同一基準，計算「淨空高度」是否足夠。
第三種是「門開向打到井」。常見於廚房或浴室改動。建築圖把門開向畫成向外開90度，但旁邊已有結構井或機電井，門扇旋轉半徑會撞到井壁。香港法例要求逃生門及大部分室內門開向必須不阻礙逃生路線，同時門扇完全開啟後不得侵入走道淨寬少於850mm。
第四種是「拆牆圖沒改結構圖」。這是香港舊樓翻新最常見的衝突。室內設計圖把非承重牆拆除，但結構圖仍顯示該位置有梁或次梁支撐樓板。若未同步更新結構圖，拆牆後樓板可能出現超支或裂縫。根據《建築物條例》第5(1)條及PNAP APP-66，拆除任何可能影響結構的牆壁均須經註冊結構工程師確認及提交修訂圖則。
為方便實務操作，以下提供一份「衝突清單」格式（實際工作時建議用此表格記錄）：
- 位置：例如「廚房北面軸線B/2」
- 哪兩套圖：建築圖 vs 結構圖
- 誰先讓：結構圖優先（因涉及安全），建築圖修改間隔位置
每次發現衝突，都必須填寫這三欄，清楚標示修改責任方，避免日後扯皮。
走一遍這棟
我們繼續使用同一棟位於九龍深水埗的舊唐樓單位（與L057課完全相同），這是一個約45平方米的兩房單位，業主希望把廚房打通成開放式廚房兼飯廳。我們現在同時持有四套圖：原建築竣工圖（1968年）、最新結構勘測圖、機電改動圖、以及室內設計拆改圖。

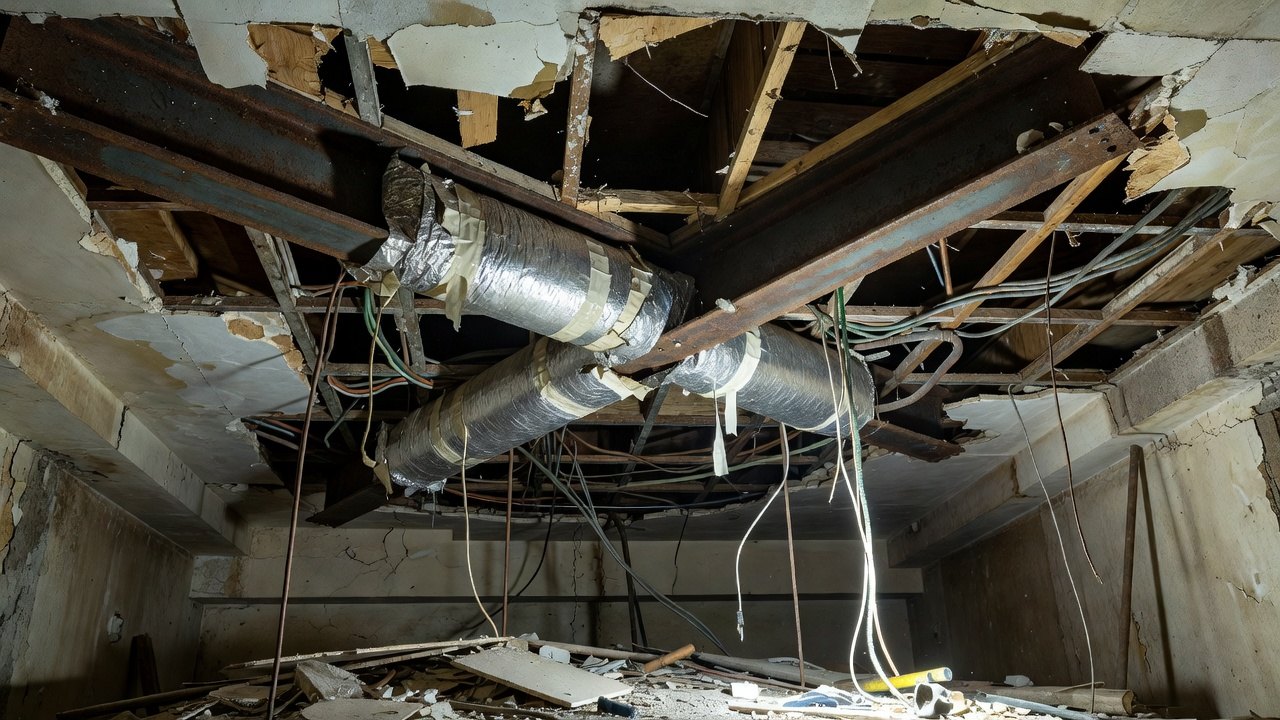

第一個衝突出現在廚房北面軸線C/3位置。建築設計圖把開放式廚房的工作枱放在軸線C往北150mm，但結構圖顯示該位置有一條450mm寬的主梁，梁底標高為FFL-680mm。機電風喉圖卻把300mm高的排油煙風管放在FFL-620mm高度，結果風喉直接撞到梁底。衝突清單記錄為：位置「廚房北面C/3」、涉及結構圖與機電圖、誰先讓：結構圖優先，機電風喉需改走位或改用扁平風管。
第二個衝突在廚房入口門。室內設計圖把原有的趟門改為向外開的平開木門，門寬850mm。但旁邊的排水井（結構圖顯示為600mm×600mm混凝土井）位置剛好落在門扇旋轉範圍內，門完全打開時會撞到井蓋。根據建築圖，該門開向必須保持向廚房內開以符合逃生要求。衝突清單記錄為：位置「廚房入口軸線B/4」、涉及建築圖與結構圖、誰先讓：結構圖不改（井是既有設施），建築圖改回向內開門。
第三個衝突是拆牆問題。室內設計圖把廚房與飯廳之間的非承重磚牆全部拆除，但最新結構勘測圖顯示該位置上方仍有次梁（300mm×500mm）支撐樓板，梁位與原建築圖不符。拆牆後若不修改結構計算，樓板跨度會增加約1.2米，樓板跨度變大後撓度會明顯增加，要不要拆必須等結構工程師算，不要自己套一個限值。衝突清單記錄為：位置「廚房南面軸線B-C」、涉及室內設計圖與結構圖、誰先讓：結構圖優先，必須先提交結構工程師的修訂方案才能拆牆。
這三個衝突全部集中在同一廚房開放案內，清楚顯示多套圖紙同時存在時的危險性。
做錯會怎樣
最常見的錯誤是在現場才開始對圖。很多装修隊伍只在開工前口頭問一句「有冇衝突啊？」，沒有在圖上用紅筆圈出問題位置，也沒有填寫衝突清單。結果到拆牆那天，才發現梁位撞風喉，工人停工待命，業主每天損失數千元租金。
另一種錯誤是只修改其中一套圖，沒有同步通知其他專業人士。例如只改了室內設計圖的拆牆位置，卻沒有把修訂圖交給結構工程師重新計算，違反了《建築物（修訂）條例》有關「重大改動須重新呈報」的規定。輕則被屋宇署發出警告信，重則可能導致結構安全隱患，需承擔法律責任。
最嚴重的後果是消防或排水衝突在竣工驗收時才被發現，需打爛已批出的天花及牆身重做，成本往往是原預算的2–3倍。因此，圖上衝突必須在開工前100%解決，不能寄望現場「邊做邊改」。
出門
請拿出一張你目前正在跟進或曾經看過的真實建築圖紙（可以是住宅單位的平面圖、立面圖或剖面圖），在圖上用紅筆故意找出一處「單看這張圖說得通，但在現場很可能不通」的位置。可能是門開向、窗台高度、風喉位置、或梁底與傢俬碰撞等。把該位置用紅圈標示，旁邊註明「可能衝突點：與哪類圖紙可能有問題」，然後拍照或掃描存檔。完成後，把這張標記過的圖紙帶在身邊，作為你日後多圖比對的提醒工具。這是一項可在家中或辦公室立即完成的實地練習，目的是養成「永遠懷疑圖紙」的專業態度。
