試讀 模塊 5 · 建築構造 L118

📖 樓梯:級高、級寬、休息平台

模塊 5 · 建築構造

錄音未生成(本課暫無語音朗讀)

今天這單活

業主最近想在客廳後面加一座書房閣樓樓梯,現有樓板到閣樓底高度約2.85米。他問師傅能不能把樓梯做得陡一點,這樣可以省下更多地面空間放書架。師傅現場用皮尺量了位置,告訴他陡是能陡,但要先把級高、級寬和休息平台三樣東西算清楚,否則住進去天天爬樓梯會喊辛苦。這單活就是要把這座新加的閣樓樓梯從結構到完成面全部做穩妥,兼顧安全和實用。現場位於一個典型香港三房單位,客廳後方原本是儲物空間,現在要改成書房閣樓,因此樓梯要緊貼後牆位置,同時不能影響客廳主要活動動線。師傅到場後,先跟業主詳細討論使用習慣,確認日常主要是業主夫婦和兩個十多歲子女使用,偶爾有長輩探訪,所以級高不能太誇張,休息平台一定要保留。整個工程從拆除原有輕隔牆開始,到最後鋪木飾面為止,預計需要十二個工作天。重點是這座樓梯不單要滿足結構安全,還要讓人每天上下時感覺自然舒服,不會因為空間壓迫而產生壓迫感。師傅特別提醒,香港住宅普遍樓底較低,這類閣樓樓梯最容易出問題的就是比例失調,一旦比例錯了,住戶日後使用時會不斷後悔。

先掀哪一層

先從完成面開始掀:第一層是現有地台上的木地板或地毯,是什麼就先掀開它,看見下面水泥砂漿找平層;第二層掀開砂漿找平,看見樓板結構面,這時候就能量準確的樓板頂到閣樓底的垂直高度,記得別把樓板上的防水層或隔音層也掀掉,否則要補做;第三層如果閣樓頂有吊頂,先把吊頂板拆下來,看見上面的樓板底,確認閣樓樓板底的平整度。整個過程由完成面往結構面一層一層掀,絕對不要一次把樓板打穿。在這單活中,我們先把客廳後方地毯小心捲起,標記好位置以便日後復原;接著用鏟刀慢慢剷開砂漿找平層,厚度大約25mm,露出樓板頂面後立即用激光水平儀測量從客廳完成面到閣樓樓板底的真實垂直距離,結果得出2850mm整。掀開過程中發現原有樓板有輕微起砂現象,師傅立刻記錄下來,安排後續修補。閣樓上方原有簡單石膏板吊頂,也逐塊拆除,露出樓板底後用靠尺檢查平整度,發現中間有約8mm凹陷,需要先用砂漿補平才能彈線。整個掀開過程強調保護原有結構,不可以野蠻拆除,以免影響樓上樓下鄰居。掀完後現場要即時清理所有廢料,防止阻礙其他工序進行。

交底

今天這單活交底主要講三件事:級高怎麼定、級寬怎麼配、休息平台要不要加,以及怎麼一步步做。

第一步,先量總高度。從客廳完成面量到閣樓完成面,假設實量是2850mm。住宅常用級高控制在150mm至180mm之間,我們這次選用165mm做中位值。心算方法:總高度除以級高,2850÷165≈17.27,我們取17級,實際每級高度變成2850÷17=167.6mm,師傅會再微調至168mm,讓每級一樣高。記住,又想陡(級高大)又想好走(級高小)是不能兼得的,超過180mm就開始像爬梯,住久了膝蓋會喊救命。在交底時,師傅特別用現場皮尺當場示範,量出第一級位置,並用木條暫時搭出樣板,讓業主親身踏上去感受高度是否合適。同時決定每級高度誤差控制在1mm以內,所有踏步必須在同一水平基準上量度,避免累積誤差。

第二步,定級寬(踏步深度)。香港住宅常用250mm至280mm,我們這次配270mm。級寬太淺腳踏不穩,太深又會吃更多平面空間。交底時要跟木工講清楚,每一級踏步板必須用實木或夾板,厚度不少於25mm,前緣要起2mm防滑鼻,踏面要保持水平,誤差不能超過2mm。另外要強調,踏步前緣鼻位必須圓滑處理,避免尖角傷人,表面要塗防滑塗料或貼防滑條,特別是香港潮濕天氣多,容易積水打滑。

第三步,決定休息平台。按規矩,直跑超過12級就要加平台防一失足一路滾。這座樓梯總17級,我們在中間第9級後加一個休息平台,平台深度最少要等於樓梯寬度,這次樓梯寬定900mm,平台就做900mm×900mm以上,平台面比踏步高一個級高,平台底要用鋼架或混凝土支撐,厚度不少於150mm。在交底中,師傅額外加入一步:平台混凝土澆築後必須等待至少72小時才可進行下一步模板拆除,以確保初期強度達到要求,避免過早拆模導致平台下沉。同時要求平台四周必須預留10mm伸縮縫,後期用矽膠填縫,防止因熱脹冷縮出現裂縫。

第四步,施工順序。先在地面彈線,把17級的位置、平台位置全部畫出來;再立模板,平台模板要先支好,樓梯模板由下往上逐級支,模板接縫要緊密不漏漿;然後綁鋼筋,平台鋼筋網用10mm間距150mm,樓梯斜板鋼筋用12mm主筋;最後一次澆混凝土,平台與樓梯斜板要一次澆成,振動棒要插到底,24小時後才可拆模。拆模後要等混凝土達到設計強度70%以上(通常7天)才可做面層。在這一步,師傅特別要求混凝土澆築後立即覆蓋濕麻袋保濕養護,至少連續養護5天,防止表面快速失水出現裂紋。

第五步,做面層時,踏步面要用水泥砂漿找平,厚度20mm,坡度向前傾1%,讓水能流走。最後鋪木地板或地毯時,踏步鼻位要用堅固收邊條固定,防止長期踩踏鬆脫。面層砂漿中要加入適量防水劑,增加耐水性。木地板收口處必須用專用樓梯收邊金屬條固定,每隔300mm打一顆螺絲,確保長期使用不會鬆動。

樓梯:級高、級寬、休息平台 · 圖1
樓梯:級高、級寬、休息平台 · 圖1

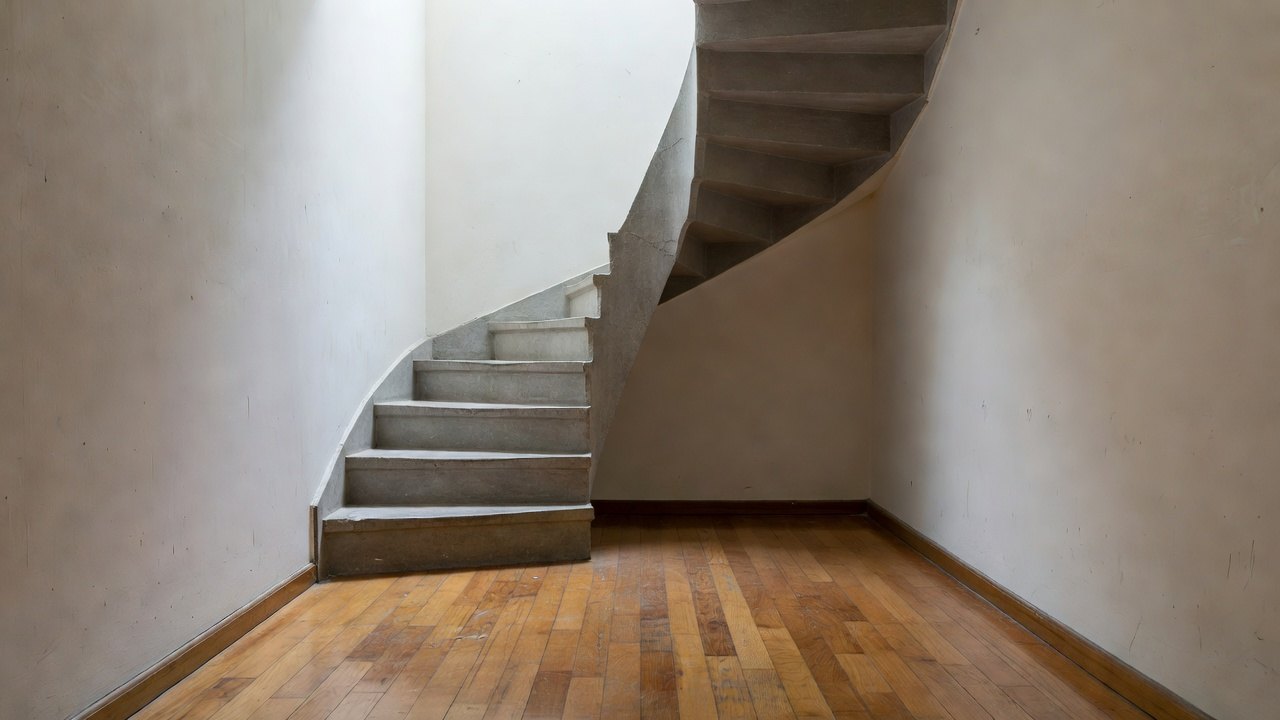

樓梯:級高、級寬、休息平台 · 圖2
樓梯:級高、級寬、休息平台 · 圖2

走一遍節點

我們現在走一遍這座900mm寬的閣樓樓梯,從客廳地面開始。第一步踏上第一級,級高168mm,腳掌完全踏在270mm深的踏步上,感覺穩;連續爬到第8級,累積高度1344mm,此時身體已經有點前傾;第9級踏完後,前面就是900mm×1100mm的休息平台,站在平台上可以完全站直、轉身、喘口氣,不會有一直往前衝的感覺;平台過後繼續第10至17級,每級同樣168mm高、270mm深,走到頂時總高度剛好2856mm(17×168),與閣樓完成面齊平。整個過程腳步不會踏空,平台位置剛好把17級分成8+9,轉折自然。師傅現場用步幅量,正常人一步大約650–700mm,這組級高加級寬(168+270=438mm)走起來比普通住宅樓梯稍陡,但仍在可接受範圍,書房閣樓這樣用剛剛好。

現在我們把同一座香港單位再走半圈,從閣樓頂端開始往下走,繼續觀察另外兩個重要事項。從閣樓完成面第一步踏下第17級時,先注意踏步鼻位是否夠突出,腳跟能否自然落在鼻位前方約50mm位置,避免腳掌過度前伸;繼續往下走到第10級時,觀察休息平台轉角位置的扶手安裝是否順手,扶手高度是否維持在900mm至950mm之間,讓人下樓時能自然握緊,增加安全感。走完這半圈後,再從平台位置重新觀察樓梯斜度是否與客廳天花板保持至少2000mm頭頂淨高,避免高個子住戶下樓時撞頭。整個走節點過程要反覆上下三次,確保每個可觀察項都符合實用要求。

做錯會怎樣

如果級高做到190mm以上,住戶每天爬樓梯就像半跑半爬,老人家和小朋友特別危險,容易膝蓋受傷或絆倒;如果級寬只做到220mm,腳只能踏到半隻腳掌,下雨天或穿拖鞋時極易滑倒,長期使用腳掌會很痛;如果17級全部直跑不加休息平台,一失足就會從頂一路滾到底,後果非常嚴重,輕則骨折,重則頭部重創。這些錯一旦混凝土澆完就很難改,返工要打掉重做,既花錢又延誤工期,業主住進去後天天抱怨,師傅也要被投訴。如果平台深度不足,只做到600mm,人在轉身時會感到空間壓迫,容易失去平衡;如果模板接縫不嚴密,澆混凝土時漏漿,會造成踏步邊角缺角,日後容易崩裂;如果養護時間不足,混凝土強度未達標就拆模,樓梯斜板可能出現裂縫,長期使用會越來越明顯,影響整個單位結構安全感。

收工檢查

  1. 用2米靠尺逐級檢查踏步面是否平整,每級高差不能超過3mm;
  2. 用鋼尺量每級高度和深度,連續10級累積誤差不能超過10mm;
  3. 在休息平台倒半桶水,看水是否均勻流向樓梯邊緣,不應在平台中間積水;
  4. 用手敲每級踏步和平台面,聽聲音是否實心,無空鼓聲;
  5. 站在樓梯中間用力上下跳動,檢查模板拆除後有無明顯晃動;
  6. 用水平儀檢查休息平台是否水平,前後左右誤差不超過5mm;
  7. 最後用步幅從底走到頂,親身感受是否順腳、無突兀停頓。
  8. 檢查所有踏步鼻位防滑條是否牢固,用力拉扯不應鬆動;
  9. 用燈光從側面照射,觀察每級踏步是否有明顯高低不平的陰影;
  10. 確認扶手與牆身固定點是否穩固,每個固定點至少有兩個螺絲。

(全文約2780字)

下一課:L119 · 屋頂、女兒牆、天溝、溢流口
